电熨斗自动调温原理【图示】

作者:佚名    文章来源:本站原创    点击数:2464    更新时间:2012-6-22

电熨斗是怎样调温的呢?功劳还要归于用双金属片制成的自动开关。
  双金属片是把长和宽都相同的铜片和铁片紧紧地铆在一起做成的。受热时,由于铜片膨胀得比铁片大,双金属片便向铁片那边弯曲。温度愈高,弯曲得愈显著。

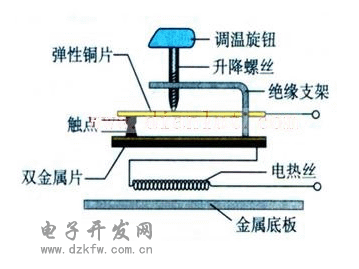

  右图是电熨斗的结构示意图。常温时,双金属片端点的触点与弹性铜片上的触点相接触。当电熨头与电源相接通时,电流通过相接触的铜片、双金属片,流过电热丝,电热丝发热并将热量传给电熨斗底部的金属底板,人们就可用发热的底板熨烫衣物了。随着通电时间增加,底板的温度升高到设定温度时,与底板固定在一起的双金属片受热后向下弯曲,双金属片顶端的触点与弹性铜片上的触点相分离,于是电路断开。这时底板的温度不再升高,由于底板的散热而降低;双金属片的形变也逐渐恢复,当温度降至某一值时,双金属片与弹性铜片又重新接触,电路再次接通,底板的温度又开始升高。这样,当温度高于所需温度时电路断开,当温度低于所需温度时电路接通,便可保持温度在一定的范围内。
  那么,怎样使电熨斗有不同温度呢?当你把调温钮上调时,上下触点随之上移。双金属片只需稍微下弯即可将触点分离。显然这时底板温度较低,双金属片可控制底板在较低温度下的恒温。当你把调温钮下调时,上下触点随之下移,双金属片必需下弯程度较大时,才能将触点分离。显然这时底板的温度较高,双金属片可控制底板在较高温度下的恒温。这样便可适应织物对不同温度的要求了。

电熨斗自动调温原理图
Tags:电熨斗自动调温,原理,原理图示
