空调器压缩机结构原理图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-02-10

空调器压缩机目前仍广泛采用效率高、重量轻、体积小的滚动转子式压缩机,往复(曲轴连杆)活塞式压缩机已很少使用。这两种压缩机的原理已在电冰箱中介绍。涡旋式压缩机结构新颖、精密,具有体积小、噪音低、重量轻、振动小、能耗小、寿命长、输气连续平稳、运行可靠、气源清洁等优点。涡旋压缩机是当今世界节能压缩机,被誉为“新革命压缩机”。涡旋压缩机主要运行件涡盘只有磨损很小,因而寿命更长,被誉为“免维修压缩机”。涡旋压缩机运行平稳、振动小、工作环境宁静,又被誉为“超静压缩机”。下面作重点介绍。

气态制冷剂在涡旋定子、涡旋转子以及支承端盖板(图上与定子做成一体)之间构成的空间内压缩。在涡旋定子的圆周上设置吸气口,在端盖中心设置排气口。

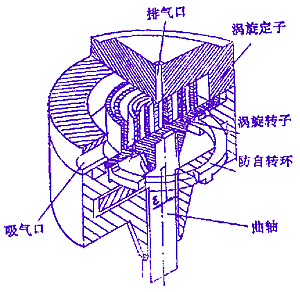

涡旋式压缩机结构图



涡旋转子随着曲轴转动,以与定子偏心为半径进行公转,为了防止涡旋转子自转,设有防自转环,该环上部和下部的突出键互成90度,呈“+字形”环,分别嵌入涡旋转子和壳体的键槽内,有了十字环联接件,就可以使曲轴的旋转运动变为转子的平移转动。

涡旋定子和涡旋转子的涡旋形状基本相同,而涡旋线相位差180度,且轴线以偏心为之组合在一起。

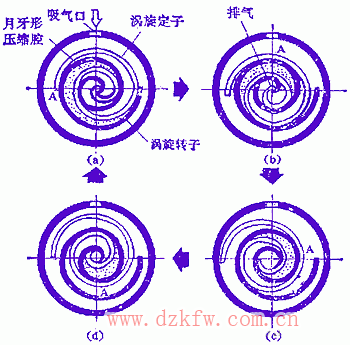

在两涡旋之间构成四个压缩腔,每个压缩腔呈月牙形。下图(a)为吸气终了压缩腔的状态。之后涡旋转子每隔90度转角顺时针作圆周轨道运动,其情况分别见下图(b)(c)(d)、最后到(d)完成一个周期。

如以涡旋转子的涡旋线与涡旋定子的涡旋相切点A为基点,该A点在转子平移转动中是移动的,如图所示。由此可以看出,这种压缩腔是一边向中心移动,一边缩小容积的一种压缩机构。



涡旋式压缩机压缩原理图



涡旋式制冷压缩机,构造简单,不需要进排气阀组,具有较高的容积效率,力矩变化小,振动小、噪声低。涡旋式压缩机与同规格往复活塞式压缩机相比,总的绝热效率提高10%,噪声降低约5dB,体积减小40%,重量减轻15%。

名义制冷量工况

空调压缩机铭牌上的制冷量、电流、功率是在名义制冷量工况下测得的,它与空调器的名义制冷量测试工况不同。

我国原机械部部颁标准JB2941-81规定,压缩机名义制冷量测试工况(空调工况)如下:

蒸发温度  5℃

冷凝温度  40℃

吸气温度  15℃

过冷温度  35℃

环境温度  30±5℃

国外空调器用全封闭压缩机,如泰康牌、日立脚、乐声牌等铭牌上的制冷量都按

美国ASHRAE标准规定的制冷工况测得。

ASHRAE标准规定的名义制冷量工况如下:

蒸发温度: 45℉(7.2℃)

冷凝温度: 130℉(54.4℃)

吸气温度: 95℉(35℃)

过冷温度: 115℉(46.1℃)

环境温度: 95℉(35℃)

我国压缩机实测制冷量一般不能比铬牌制冷量低7%,而国外不能低于5%,压缩机制冷量大多为负偏差。所以在选用国内外压缩机时,必须考虑此因素。

压缩机的性能曲线

压缩机的性能曲线表示了在一定的蒸发温度、冷凝温度下,压缩机的制冷量、工作电流,输入功率的大小。

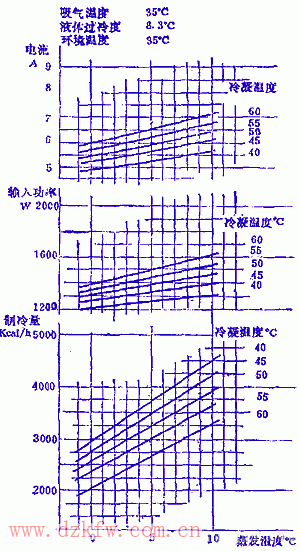

下图为名义制冷量3000大卡/时某窗式空调器所采用的日立牌WAll3AX压缩机性能曲线。例如:吸气温度为35℃、环境温度为35℃、过冷温度为8.3℃时,蒸发温度为5℃、冷凝温度为55℃,从压缩机性能曲线可查出制冷量为3040大卡/时(3.53KW),电流为6.25安,输入功率约为1440瓦。

利用性能曲线可对压缩机的性能进行分析。当冷凝温度一定时,蒸发温度越低,压缩机制冷量就越小,此时消耗的功率也随之降低。当蒸发温度一定时,冷凝温度升高,压缩机制冷量下降,输人功率增加,性能系数减小。



WA113AX压缩机性能曲线
