凸轮控制器的作用是什么 凸轮控制器的工作原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/5/5

凸轮控制器主要用于起重设备中控制小型绕线式转子异步电动机的启动、停止、调速、换向和制动,也适用于有相同其他电力拖动的场合,如卷扬机等。接下来 ,详细为你说下“凸轮控制器的作用是什么 凸轮控制器的工作原理”

一、凸轮控制器的作用是什么

凸轮控制器应用于钢铁、冶金、机械、轻工、矿山等自动化设备及各种自动流水线上。调整凸轮张角及凸轮组的相对角度可以相应的改变其感应时间。

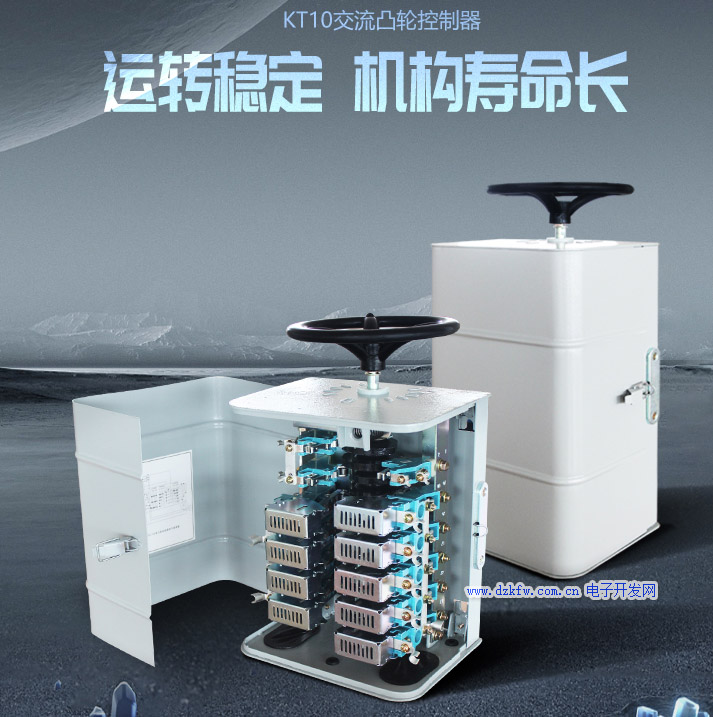

凸轮控制器内部结构

二、凸轮控制器的工作原理

动触头与凸轮固定在转轴上,每个凸轮控制一个触头。当转动手柄时,凸轮随轴转动,当凸轮的凸起部分顶住滚轮时,动、静触头分开;当凸轮的凹处与滚轮相碰时,动触头受到触头弹簧的作用压在静触头上,动、静触头闭合。在方轴上叠装形状不同的凸轮片,可使各个触头按预定的顺序闭合或断开,从而实现不同的控制目的。
1、凸轮控制器的转轴上套着很多(一般为12片)凸轮片,当手轮经转轴带动转位时,使触点断开或闭合。例如:当凸轮处于一个位置时(滚子在凸轮的凹槽中),触点是闭合的;当凸轮转位而使滚子处于凸缘时,触点就断开。由于这些凸轮片的形状不相同,因此触点额闭合规律也不相同,因而实现了不同的控制要求。

2、手轮在转动过程中共有11个档位,中间为零位,向左、向右都可以转动5档。

3、凸轮控制器主要用于起重设备中控制小型绕线式转子异步电动机的启动、停止、调速、换向和制动,也适用于有相同其他电力拖动的场合,如卷扬机等。

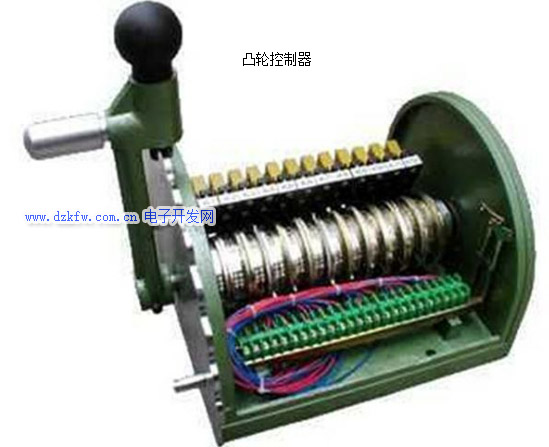

凸轮控制器
