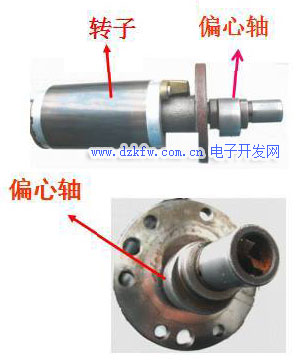

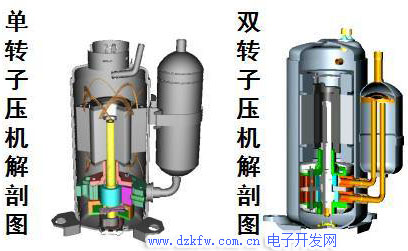

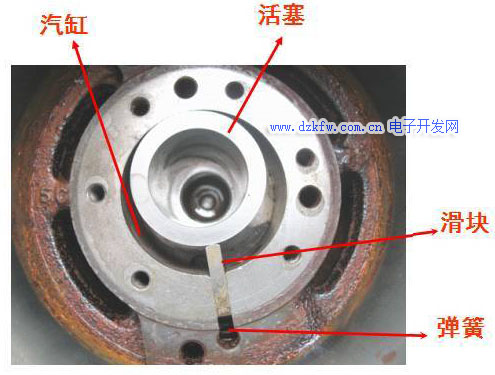

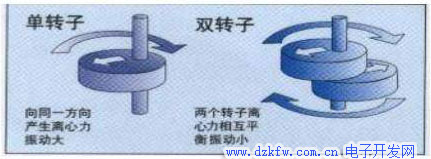

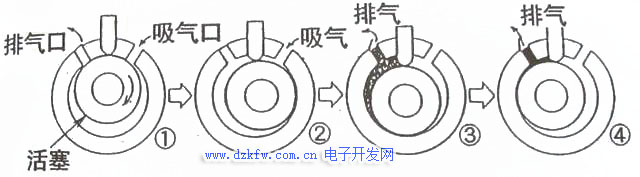

转子压缩机的分解图

涡旋式压缩机的工作原理

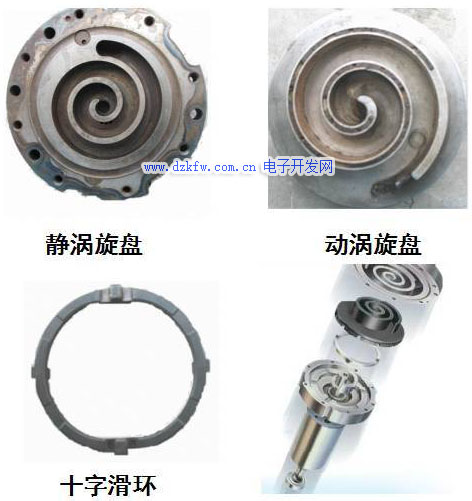

涡旋式压缩机主要由两个涡旋盘相错180度对置而成，其中一个是固定涡旋盘，而另一个侧是运动涡旋盘，它们在几点上接触并形成一系列月牙形容积。运动涡旋盘一方面为了与固定涡旋盘啮合而保持给定的旋转半径，另一方面做不自转的旋转运动，这是靠安装在动、静涡旋盘之间的十字滑环来保证。吸气口在涡旋盘的外表面，随着曲面的顺时针转动，气体由边缘吸入，进入月牙形容积，并在顺向中心运动的同时，使月牙形容积逐渐缩小而压缩气体

涡旋式制冷压缩机的特点：

1、相邻两室的压差小，气体的泄漏量少。

2、转矩变化幅度小、振动小。

3、没有余隙容积，故不存在引起输气系数下降的膨胀过程。

4、无吸、排气阀，效率高，可靠性高，噪声低。

5、由于采用气体支承机构，故允许带液压缩。

6、机壳内腔为排气室，减少了吸气预热，提高了压缩机的输气系数。

7、涡线体型线加工精度非常高，必须采用专用的精密加工设备。

8、密封要求高，密封机构复杂。
