星三角降压启动,星形—三角形(Y-△)降压启动控制

作者:佚名    文章来源:本站原创    点击数:8679    更新时间:2018-06-24
1、星形—三角形(Y-△)降压启动的方法
星形—三角形降压启动是指电动机启动时,把定子绕组接成星形(Y),以降低启动电压,限制启动电流;待电动机启动后,再把定子绕组改接成三角形(△),使电动机全压运行。只有正常运行时定子绕组作三角形(△)联接的异步电动机才可采用这种降压启动方法。
电动机启动时,接成星形,加在每相定子绕组上的启动电压只有三角形接法直接启动时的,启动电流为直接采用三角形接法时的1/3,启动转矩也只有三角形接法直接启动时的1/3。所以这种降压启动方法,只适用于轻载或空载下启动。星形—三角形降压启动的最大优点是设备简单,价格低,因而获得较广泛的应用。缺点是只用于正常运行时为Δ接法的电动机,降压比固定,有时不能满足启动要求。
2、星形—三角形(Y-△)降压启动控制线路
控制线路及电路组成:

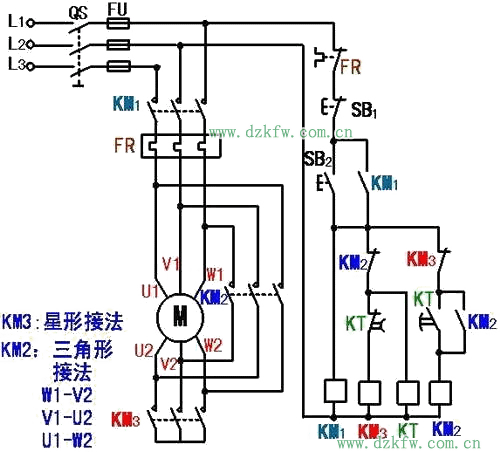

三相异步电动机的Y—Δ降压启动控制线路如下图所示,它主要有以下元器件组成:

三相异步电动机的Y—Δ降压启动控制线路,星三角降压启动电路图

三相异步电动机的Y—Δ降压启动控制线路

①起动按钮SB2:手动按钮开关,可控制电动机的起动运行。
②停止按钮SB1:手动按钮开关,可控制电动机的停止运行。
③主交流接触器KM1:电动机主运行回路用接触器,起动时通过电动机起动电流。
④Y形连接的交流接触器KM3:用于电动机起动时作Y形连接的交流接触器,起动结束后停止工作。
⑤Δ形连接的交流接触器KM2:用于电动机起动结束后恢复Δ形连接作正常运行的接触器。
⑥时间继电器KT:控制Y—Δ变换起动的起动过程时间(电动机起动时间),即电动机从起动开始到额定转速及运行正常后所需的时间。
⑦热继电器FR:三相电动机的过载保护。
线路工作原理分析:

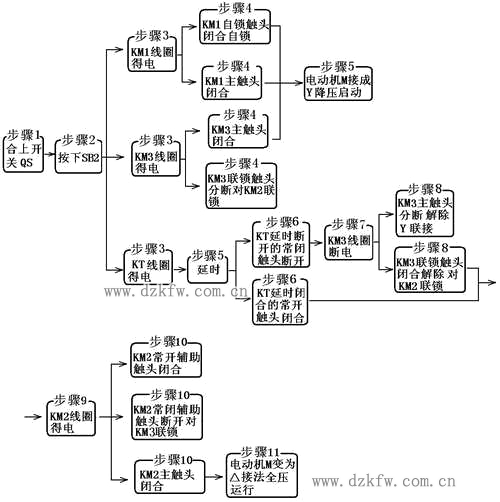

电动机的Y—Δ降压启动控制工作原理示意图

三相异步电动机的Y—Δ降压启动控制线路原理示意图
(a)电动机的Y—Δ降压启动控制工作原理示意图1
三相异步电动机的Y—Δ降压启动控制线路原理示意图
(b)电动机的Y—Δ降压启动控制工作原理示意2
三相异步电动机的Y—Δ降压启动控制线路原理示意图
(a)工作原理示意图1(b)工作原理示意2
