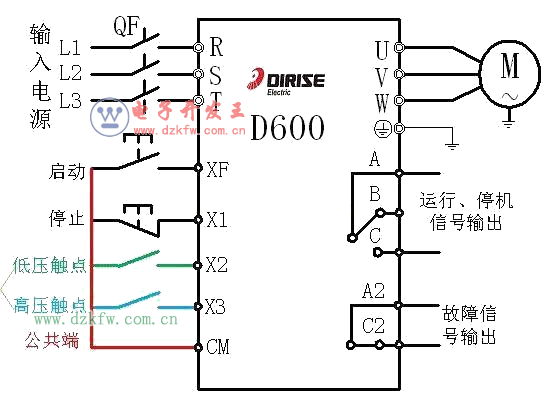

开关量液位调节浮球有出线三根：公共线，高限位线，低限位线。需要对应的接入变频器输入信号侧的开关量接入端口，接线图举例：

注意事项：开关量信号接线一定要注意分清公共线，不然可能会造成信号缺失，严重的话可能烧坏变频器信号输入端口。
浮球开关量信号来通过变频控制电机的方式比较落后，而且没有真正发挥变频器功能，现在基本有条件的地方都用模拟量来控制变频启动了。
2，模拟量液位调节浮球。
（1）模拟量液位浮球是通过浮球将水箱或者容器内的液位信号，有效的转化为电阻信号，进而转化为标准的电压，电流信号，输入到变频器。

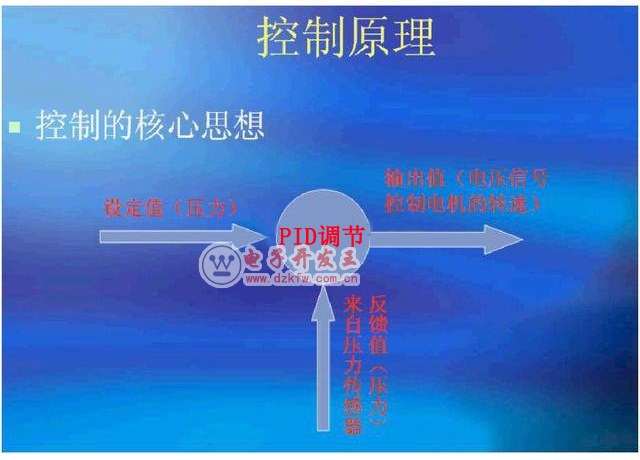

（2）相应的电压，电流信号～变频器的电压输出，频率输出～电机的转速，在变频器PID控制器中相互对应。
（3）当液位低的时候，变频器输出高点，电机就转的快点，相应的当液位高点的时候，变频器输出小点，电机转慢点。

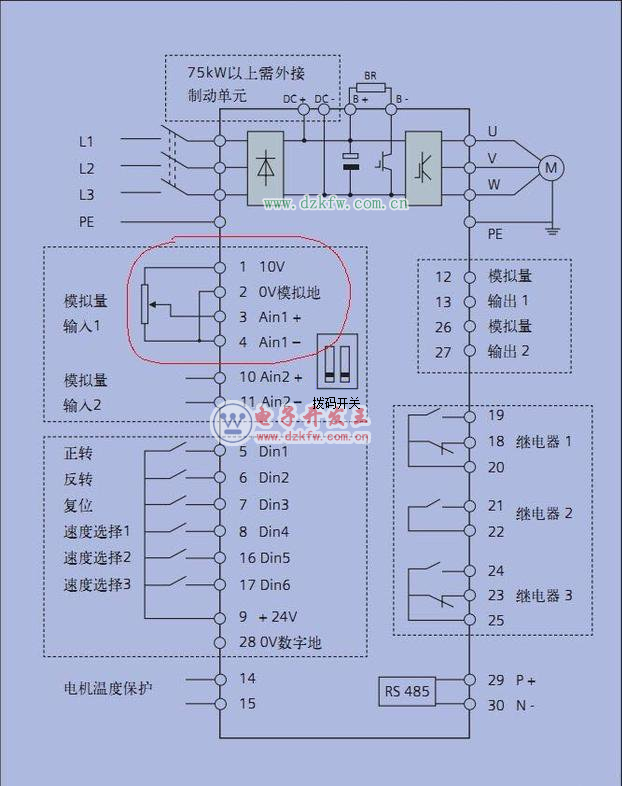

（4）模拟量信号液位调节浮球接线：
模拟量液位调节浮球一般为两根线或三根线。两根线多见于液位变送器类型。三根线多见于电阻类液位调节类型。

模拟量液位调节信号也需要对应的接入变频器输入信号侧的模拟量输入端口，接线需要对应正确。
注意事项：接线看清楚信号端口类型，不要混接或者错开接。
（5）整个模拟量调节过程都是动态的实时矢量控制过程。也就是说模拟量浮球给的信号才能更好的发挥变频器的作用。
