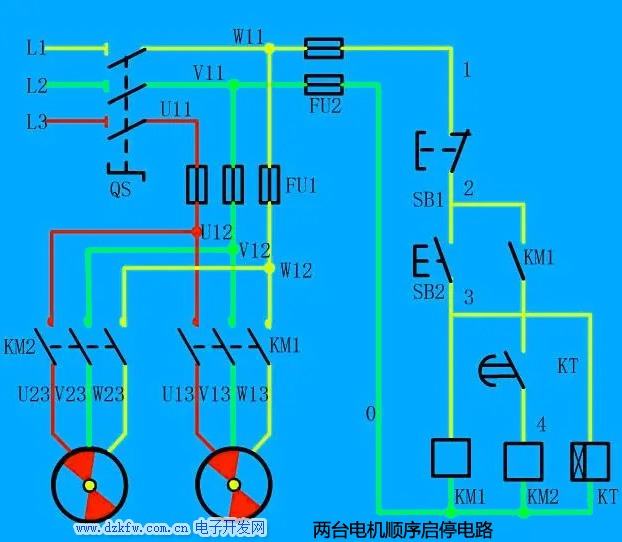

这是一个顺序启动电路，首先我们看这跟电路图，有两个电机，按钮启动按钮KM1得电吸合，同时时间继电器得电计时。


主线路：断路器出来三根火线进熔断器，然后进接触器，这里注意，KM1，与KM2的进线是一样的都是U---V----W.。而且出线部分也是一样的，没有改变相序。这个两个电机，而正反转需要改变其中两项的相序，从而改变电机转向。

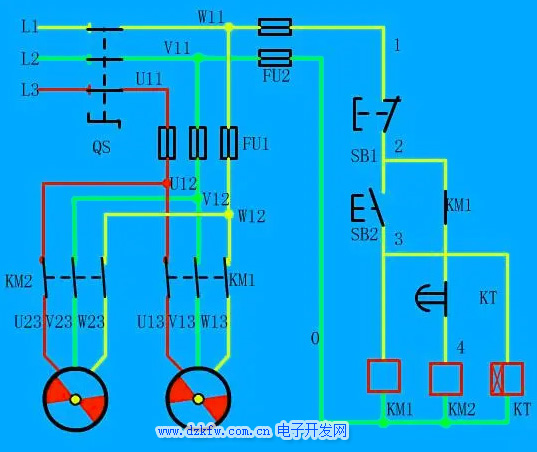

大家看下电路图，一个停止按钮，一个启动按钮，时间继电器控制第二个电机。按下启动按钮，KM1线圈得电，时间继电器也得电，时间继电器开始计时，当达到设定的时间，常开触点闭合，这时候KM2线圈得电吸合。


用时间继电器控制KM2接触器，从而实现了顺序启动，感谢大家阅读，有什么不明白大家随时留言，感谢平台让我们更好的交流学习。
