电机磁路基本定律

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-04-11

一般磁场过于复杂,在工程计算中,通常将磁场问题简化为磁路问题。通常用到有以下5大定律,在学习5大定律前先了解一下磁路中的物理量。

磁路:磁通所通过的路径。

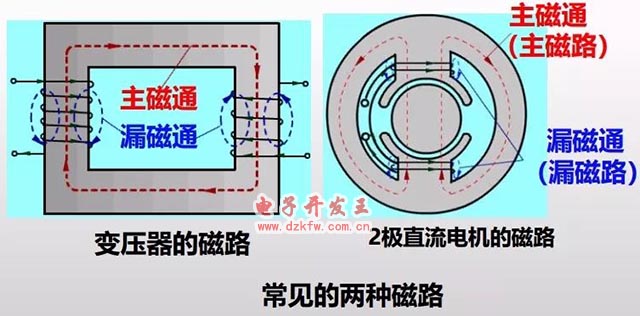

变压器磁路和直流电机磁路

励磁绕组:用以产生磁路中磁通的载流线圈。

励磁电流:励磁绕组中的电流。

直流磁路:直流励磁电流产生的磁通所经过的路径。
例如:直流电机的磁路。

交流磁路:交流励磁电流产生的磁通所经过的路径。

例如:变压器。

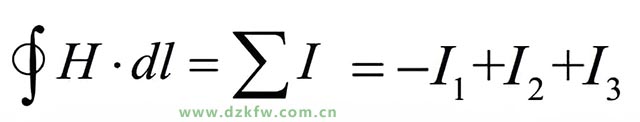

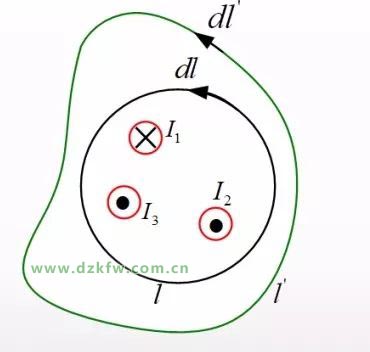

1、安培环路定律、 全电流定律(电生磁) 沿着任何—条闭合回路,磁场强度的线积分等于该闭合回路所包围电流的代数和。





电流正方向不闭合回路上磁场强度的方向之间符合右手螺旋关系。

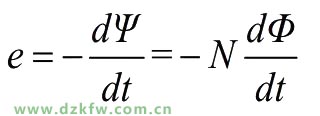

此定律主要用于电机的磁路计算2、电磁感应定律(动磁生电)

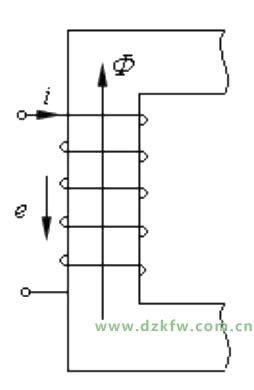

电动势的方向用右手定则确定。 导致线圈磁通变化,可以有以下两种丌同的方式: 1)变压器电动势
若磁通由交流电流产生,则磁通随时间变化,所产生的电动势称为变压器电动势。(线圈与磁场相对静止) 2)运动电动势

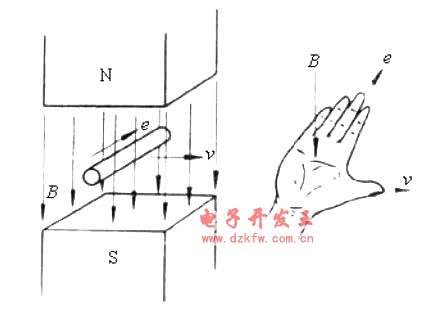

若通过线圈的磁通不随时间变化,但线圈与磁场之间有相对运动,也会引起线圈磁通的变化,所产生的电动势称为运动电动势。 3)运动电动势的另一种形式表示:





电动势的方向用右手定则确定。 3、电磁力定律 13309f84-b63f-11ec-aa7f-dac502259ad0.jpg

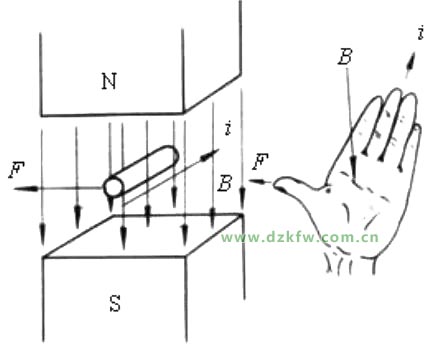

电磁力的方向遵循左手定则确定。 电磁转矩:在旋转电机中,电磁力乘以导体的旋转半径, 就是电磁转矩,即

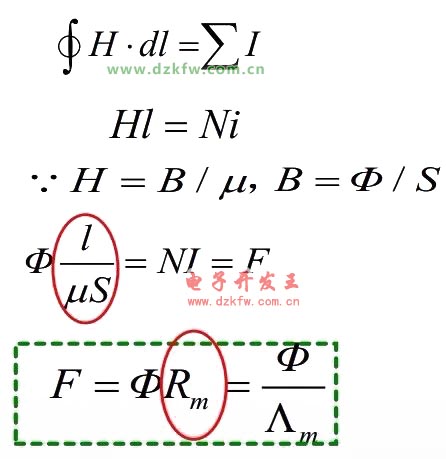

4、磁路欧姆定律 无分支磁路



铁芯均匀处处相等,取平均磁力路

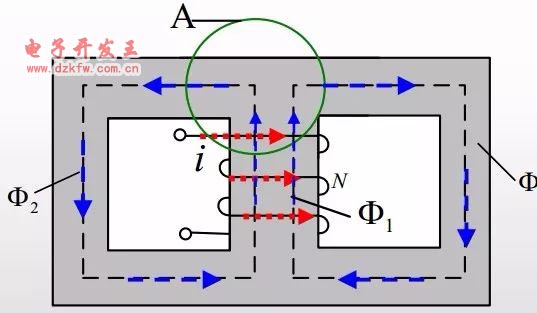

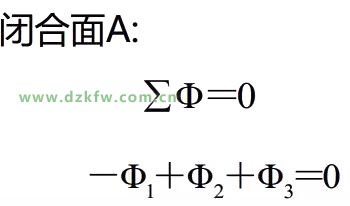

定律内容:作用在磁路上的磁动势等于磁路内的磁通乘以磁阻。 5、磁路的基尔霍夫第一定律 定律内容:穿入(或穿出)任一闭合面的磁通等于零。 带有并联分支的分支磁路:





6、磁路的基尔霍夫第二定律 定律内容:沿任何闭合磁路的磁动势的代数和等于各段磁路磁压降的代数和。

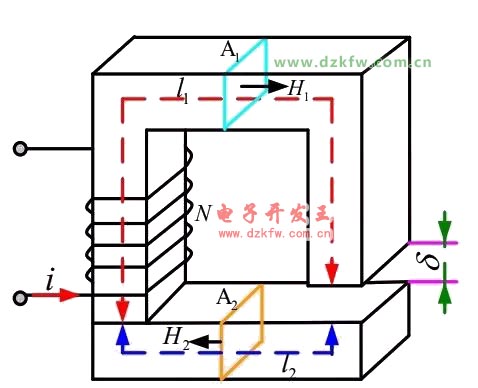

所示磁路由铁磁材料及空气隙两部分组成,而铁磁材料这部分的截面积又分为A1, A2,故整个磁路应分为三段。
