不同的布线和接线方式可以形成不同的极性,电动机定子绕组根据磁极数与绕组分布形成实际磁极数的关系,可分为显极式与庶极式两种类型,也称为全极式和半极式。在倍极比双速电动机中,就是通过变换绕组显极式和庶极式接法来变速的。

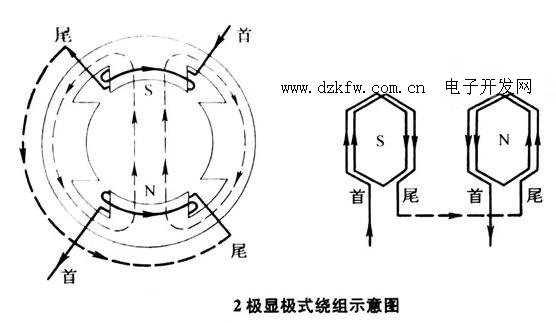

1、显极式绕组
显极式绕组是指绕组所产生的极数等于极相组数的接线方法。在显极式绕组中,每个(组)线圈形成一个磁极,而且一相中相邻两组线圈所形成的极性不同,绕组的线圈(组)数与磁极数相等。

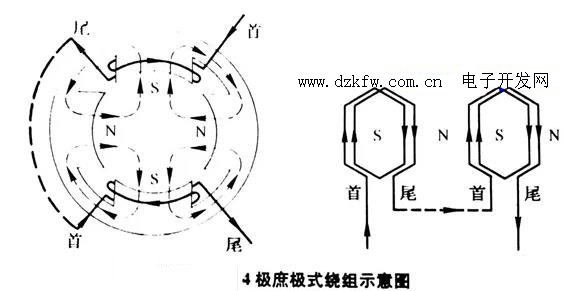

2、庶极式绕组
庶极式绕组中,每个线圈(组)所形成的磁极的极性都相同,如都是S极,由于同极性相斥的原理,使线圈形成的磁场经相邻极返回构成闭合磁路,从而使没有线圈的凸极上产生异极性N磁极。因而所有线圈(组)里的电流方向都相同,即相邻两个线圈(组)的连接方式应该是顺接串联,即首端接尾端、尾端接首端,俗称“头接尾”、“尾接头”。
