有关时间继电器的接线图及接线方法，这里以DH48S-S时间继电器为例，介绍下对时间继电器应该如何来接线，该时间继电器的产品型号为DH48S-1Z，有需要的朋友参考下。

DH48S-S时间继电器的接线方法

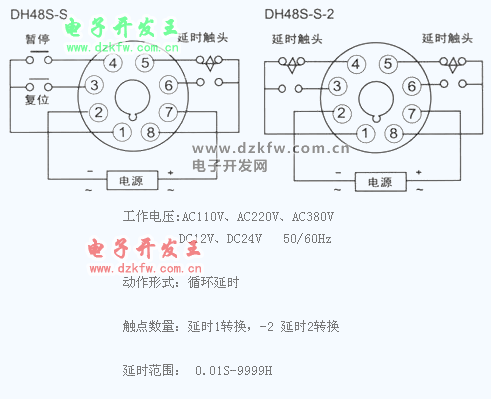

如下图：

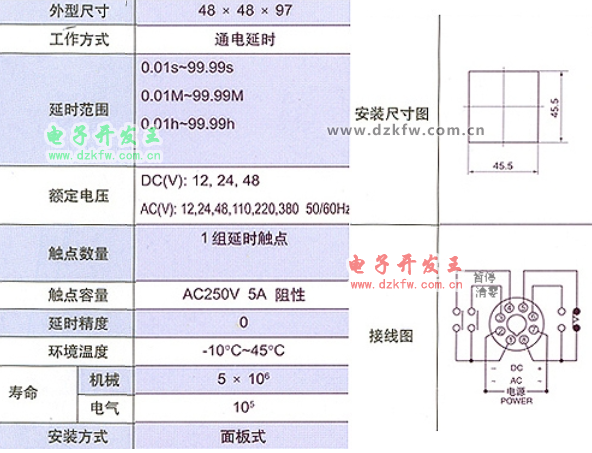

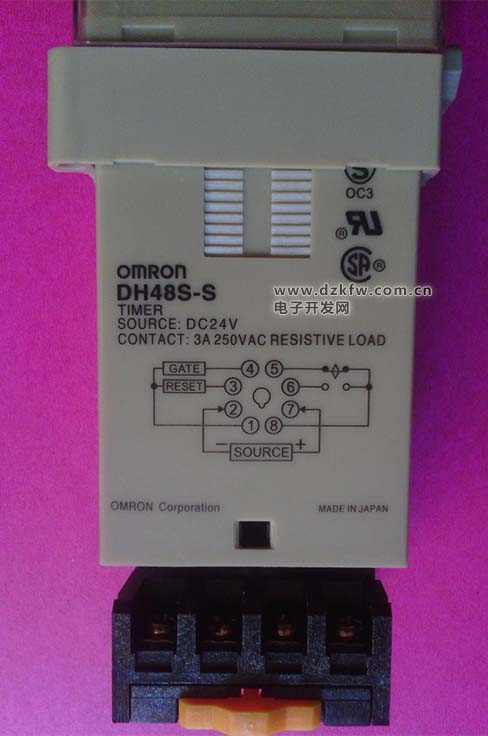

产品型号：DH48S-1Z

时间继电器的接线方法：

1、端子2、7用来接供电电源，1和3用来接复位开关（闭合时复位继电器），1和4接暂停开关（闭合时继电器停止计时）。

2、工作控制：控制电压接上，但是否起控制作用，由面板上的计时器决定。

3、功能理解：就是一个开关，单刀双掷的，有一个活动点活动臂，类似常见的闸刀开关的活动刀臂一样。8是活动点，5是常闭点，继电器不动时，他们两个相连。动作时，8、6相连。

4、负载接线：电源的零线或负极接用电器的零线或负极端。电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

5、工作原理：计时无效期间，8、5相连，相当于电灯开关断开状态。有效时，继电器动作，8、6相连，用电器得电工作，相当于电灯开关接通状态。

以上就是DH48S-S时间继电器的接线方法，希望对大家有所帮助。
