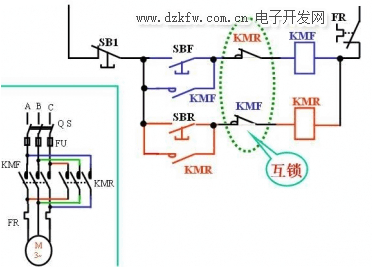

一、电动机控制：正反转控制+互锁

说明：正转时，其接触器常闭接点切断反转控制回路，SBR不起作用；反之亦然。从而避免两接触器同时工作造成主回路短路。

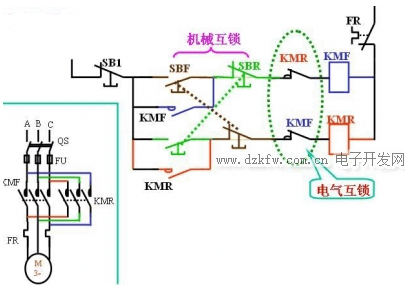

二、电动机控制：正反转控制+双重互锁

说明：正反转启动按钮均采用复合按钮，在正转控制回路中再增加了反转启动控制按钮的常闭接点，在反转控制回路中再增加了正转启动控制按钮的常闭接点。

即为双重互锁：机械互锁和电气互锁。

相有关电机正反转控制的接线图，在电路中实现电机的正转与反转，需要对调电源的相序，称为换相，究竟应该怎么来接线，这里分享一例电机正反转控制电路的实物接线图，供大家参考。
