电机绕组可能的并联支路数与槽数、极数的关系

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-12-21

电动机绕组接线时,并联支路数有一定的规律和规定,小型电动机少采用并联支路数,比如Y2系列中,11KW以下的电动机是一路接法;中型电动机多采用并联支路数,比如Y2系列中,11KW及以上的电动机是多路接法;大型电动机采用两种方法,即有多路也有一路。

电动机绕组接线并联支路数的选择,主要与电动机的电流有关,当电动机电流太大时,把定子绕组接成多路并联,以减少支路的电流。并联支路数a=1时,并不是一路并联,而是一路串联,当a=2时,才是二路并联。

并联支路数受电动机极数2P的限制,双层绕组最大可能并联的路数amax=2p;单层绕组当Q/6t=奇数时,amax=t;当Q/12t=整数时,amax=2t。t为槽数与极对数p的最大公约数。

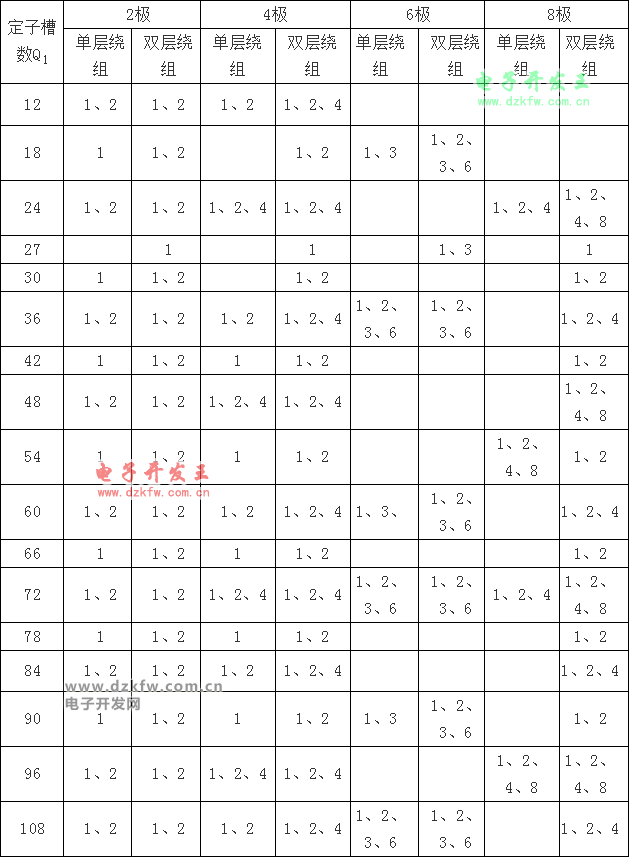

下表为每相绕组可能的并联支路数与槽数、极数的关系

三相电动机每相绕组可能的并联支路数与槽数、极数的关系

电机槽数和极数有什么关系?
有一点关系,但不绝对。不考虑双层、三层,仅以普通单层电机为列,三相电机最小跨距为4,六极乘4,最少24槽,八级最少32。
你的计算公式不成立,因为关系不大。
槽数、极数的关系只能用在计算最大跨距。
槽数除以极数等于最大跨距。(最小跨距固定为4无需计算)
48槽除以6极等于8,最大跨距8。
36槽除以6等于6,最大跨距6。
