电感滤波电路原理_电感滤波电路工作原理
根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。因为电容器C对直流开路，对交流阻抗小，(http://www.dzkfw.com.cn/ 电子开发网)所以C并联在负载两端。电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。

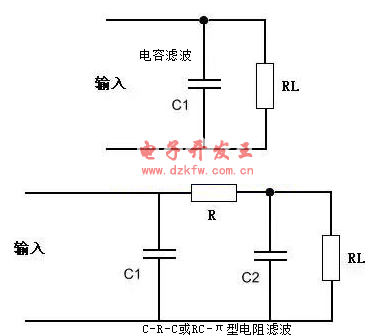

（A）电容滤波 （B）C-R-C或RC-π型电阻滤波脉动系数S=(1/ωC2R')S'

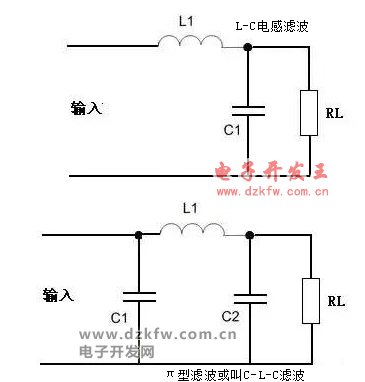

（C）L-C电感滤波 （D）π型滤波或叫C-L-C滤波
图1 无源滤波电路的基本形式
并联的电容器C在输入电压升高时，给电容器充电，可把部分能量存储在电容器中。而当输入电压降低时，电容两端电压以指数规律放电，就可以把存储的能量释放出来。经过滤波电路向负载放电，负载上得到的输出电压就比较平滑，起到了平波作用。若采用电感滤波，当输入电压增高时，与负载串联的电感L中的电流增加，因此电感L将存储部分磁场能量，当电流减小时，又将能量释放出来，使负载电流变得平滑，因此，电感L也有平波作用。
利用储能元件电感器L的电流不能突变的特点，在整流电路的负载回路中串联一个电感，使输出电流波形较为平滑。因为电感对直流的阻抗小，交流的阻抗大，因此能够得到较好的滤波效果而直流损失小。电感滤波缺点是体积大，成本高。
桥式整流电感滤波电路如图2所示。电感滤波的波形图如图2所示。根据电感的特点，当输出电流发生变化时，L中将感应出一个反电势，使整流管的导电角增大，其方向将阻止电流发生变化。

图2 电感滤波电路
在桥式整流电路中，当u2正半周时，D1、D3导电，电感中的电流将滞后u2不到90°。当u2超过90°后开始下降，电感上的反电势有助于D1、D3继续导电。当u2处于负半周时，D2、D4导电，变压器副边电压全部加到D1、D3两端，致使D1、D3反偏而截止，此时，电感中的电流将经由D2、D4提供。由于桥式电路的对称性和电感中电流的连续性，四个二极管D1、D3；D2、D4的导电角θ都是180°，这一点与电容滤波电路不同。

图3 电感滤波电路波形图
已知桥式整流电路二极管的导通角是180°，整流输出电压是半个半个正弦波，其平均值约为。电感滤波电路，二极管的导通角也是180°，当忽略电感器L的电阻时，负载上输出的电压平均值也是。如果考虑滤波电感的直流电阻R，则电感滤波电路输出的电压平均值为

要注意电感滤波电路的电流必须要足够大，即RL不能太大，应满足wL>>RL，此时IO（AV）可用下式计算

由于电感的直流电阻小，交流阻抗很大，因此直流分量经过电感后的损失很小，但是对于交流分量，在wL和上分压后，很大一部分交流分量降落在电感上，因而降低了输出电压中的脉动成分。电感L愈大，RL愈小，则滤波效果愈好，所以电感滤波适用于负载电流比较大且变化比较大的场合。采用电感滤波以后，延长了整流管的导电角，从而避免了过大的冲击电流。
