什么叫重复接地?什么叫保护接地?什么叫工作接地?

作者:佚名    文章来源:本站原创    点击数:2024    更新时间:2018-07-29
什么叫重复接地?
重复接地就是在中性点直接接地的系统中,在零干线的一处或多处用金属导线连接接地装置。在低压三相四线制中性点直接接地线路中,施工单位在安装时,应将配电线路的零干线和分支线的终端接地,零干线上每隔1千米做一次接地。对于距接地点超过50米的配电线路,接入用户处的零线仍应重复接地,重复接地电阻应不大于10欧。零线重复接地能够缩短故障持续时间, 降低零线上的压降损耗,减轻相、零线反接的危险性。
在保护零线发生断路后, 当电器设备的绝缘损坏或相线碰壳时,零线重复接地还能降低故障电器设备的对地电压,减小发生触电事故的危险性。因此零线重复接地在供电网络中具有相当重要的作用, 而这一作用却往往被人们忽视了。

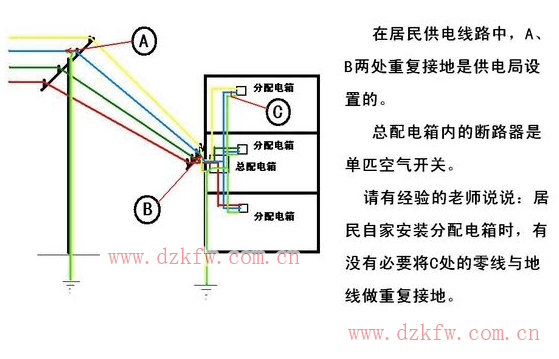

什么叫重复接地,重复接地示意图
什么叫保护接地?
保护接地,是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。所谓保护接地就是将正常情况下不带电,而在绝缘材料损坏后或其他情况下可能带电的电器金属部分(即与带电部分相绝缘的金属结构部分www.dzkfw.com.cn 版权所有)用导线与接地体可靠连接起来的一种保护接线方式。接地保护一般用于配电变压器中性点不直接接地(三相三线制)的供电系统中,用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不超过安全范围。
保护接地,是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。
所谓保护接地就是将正常情况下不带电,而在绝缘材料损坏后或其他情况下可能带电的电器金属部分(即与带电部分相绝缘的金属结构部分)用导线与接地体可靠连接起来的一种保护接线方式。
保护接地分为接地保护和接零保护;这两种保护方式根据使用环境来选择决定。

什么叫工作接地?
工作接地就是变压器处中性点接地,保护接地是设备金属外壳经接地线接到接地体上,保护接零就是金属外壳接保护零线,重复接地就是保护零线(就是由中性点引出的接到金属外壳零线)隔一段距离接地。
在TN-C系统和TN-C-S系统中,为使电路或设备达到运行的要求的接地,如变压器中性点接地。该接地称为工作接地或配电系统接地。
工作接地的作用是保持系统电位的稳定性,即减轻低压系统由高压窜入低压系统所产生过电压的危险性。如没有工作接地则当10kV的高压窜入低压时,低压系统的对地电压上升为5800V左右。
当配电网一相故障接地时,工作接地也有抑制电压升高的作用。如没有工作接地,发生一相接地故障时,中性点对地电压可上升到接近相电压,另两相对地电压可上升到接近线电压。如有工作接地,由于接地故障电流经工作接地成回路,对地电压的“漂移”受到抑制,在线电压0.4kV的配电网中。中性点对地电压一般不超过50V,另外两相对地电压一般不超过250V。
