◆简介

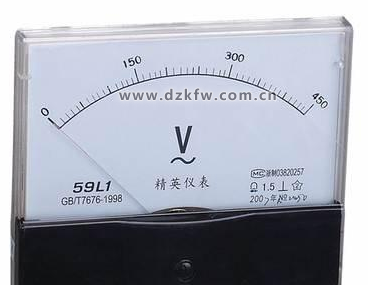

          电压表（伏特表）是用于测量直流电压、交流电压的机械式指示电表。电压表——符号：V

          ◆结构

 传统的指针式电压表包括一个灵敏电流计，在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。大部分电压表都分为两个量程。电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。

          ◆分类

          1、直流电压表

          主要采用磁电系电表和静电系电表的测量机构。磁电系电压表由小量程的磁电系电流表与串联电阻器(又称分压器)组成，最低量程为十几毫伏。为了扩大电压表量程，可以增大分压器的电阻值。例如用50微安的电流表形成250伏的电压表时,要使分压器与测量机构的总电阻值为 250/(50×10-6)＝5×106欧=5兆欧，这相当于电压表的内阻为20千欧／伏。为了避免电压表的接入过多影响原工作状态，要求电压表有较高的内阻。用几个电阻组成的分压器和测量机构串联，可形成多量程电压表。静电系电压表的最低量程为几十伏，扩大量程是靠改变电表内部结构和极间距离来达到。此外，电磁系电表的测量机构在理论上也可用于测量直流电压。

          2、交流电压表

          主要采用整流式电表、电磁系电表、电动系电表和静电系电表的测量机构。除静电系电压表外，其他系电压表都是用小量程电流表与分压器串联而成。也可用几个电阻组成的分压器与测量机构串联而形成多量程电压表。这些系的交流电压表难于制成低量程的，最低量程在几伏到几十伏之间，而最高量程则约为1～2千伏。静电系电压表的最低量程约为30伏，而最高量程则可达很高。

          电力系统中用的高压电压表是由电压额定量程为 100伏的电磁系电压表，结合适当电压变比的电压互感器组成。由于受测量机构线圈电感的限制，电磁系电压表、电动系电压表的使用频率范围较窄，上限频率低于1～2千赫。

          电动系略优于电磁系。静电系和热电系电压表的使用频率范围都较宽。

          整流式电压表的上限使用频率约几千赫，但要注意，仅当交流电压为正弦波形时，整流式电表读数才是正确的。

          各系电压表的各系电压表的量程，使用频率范围、内阻以及能达到的最高准确级见表。

          3、数显电压表

          数显电压表是用模/数转换器将测量电压值转换成数字形式并以数字形式表示的仪表适合环境温度0～50℃湿度85%以下使用，在因磁场或高频仪器，高压火花，闪电等原因引起电压异常时，在外部请使用电源线滤波器或非线性电阻等干扰吸收电路。
          ◆原理

           电压表和电流表都是根据一个原理就是电流的磁效应制作的电流越大，所产生的磁力越大，表现出的就是电压表上的指针的摆幅越大，电压表内有一个磁铁和一个导线线圈，通过电流后，会使线圈产生磁场这样线圈通电后在磁铁的作用下会旋转，这就是电流表、电压表的表头部分。

          这个表头所能通过的电流很小，两端所能承受的电压也很小（肯定远小于1V，可能只有零点零几伏甚至更小），为了能测量实际电路中的电压，需要给这个电压表串联一个比较大的电阻，做成电压表。

          这样，即使两端加上比较大的电压，可是大部分电压都作用在加的那个大电阻上了，表头上的电压就会很小了。电压表是一种内部电阻很大的仪器，一般应该大于几千欧。

          由于电压表要与被测电阻并联，所以如果直接用灵敏电流计当电压表用，表中的电流过大，会烧坏电表，这时需要在电压表的内部电路中串联一个很大的电阻，这样改造后，当电压表再并联在电路中时，由于电阻的作用，加在电表两端的电压绝大部份都被这个串联的电阻分担了，所以通过电表的电流实际上很小，所以就可以正常使用了。直流电压表的符号要在V下加一个_，交流电压表的符号要再V下加一个波浪线“~”

          ◆使用方法

          1、调零

          2、选择合适量程（被测电压不要超过电压表的量程）

          3、并联介入电路（“+”“-”接线柱不能接反）

          4、读数

          5、记录相关数据

          ◆注意事项

          1、测电压时，必须把电压表并联在被测电路的两端；

          2、“+”“-”接线柱不能接反；

          3、正确选择量程。被测电压不要超过电压表的量程使用时接一正一负，并联在电路中。
