变压器同名端接错会怎么样?变压器同名端的判断方法

作者:佚名    文章来源:本站原创    点击数:4216    更新时间:2020-02-15
  变压器同名端接错会怎么样

  变压器同名端接错有这么几种情况:

  一、普通的变压器,初级与次级的同名端,接反了以后,相位差了180度。这对于普通的照明来说是不受影响的,

  二、如果是对相位要求较严的电路就不行了,如可控硅就可能造成不触发。

  三、如果是两个变压器并联使用,同名端接反了,那后果就严重了,因为两个变压器的输出差了180度,就相当于两个电源串联,对于这个回路来说电压是二倍,电阻是两线圈的阻抗,电流将大到上烧毁这两个变压器。

  如何判断变压器同名端(相位)

  一般,变压器在使用时如果需要区分同名端的话,在制作的时候都会要求标记出来。同名端在电路原理图上通常用一个“*”来表示或者一个点来表示。在制作变压器的过程中,同名端即指不同线圈的线头,或者线尾(线圈的绕向必须相同)。同名端的判定对某些特殊的应用情况有重要意义,在进行电压串、并联的时候也有重要的意义,只有先判定好了同名端之后才能进行串并联。对于变压器上有同名端标记的情况来讲很简单,只要根据标记连接即可。

变压器同名端接错会怎么样

  如果什么标记都没有了,可以自行判断,现场老工人经常说的“花进花出”的意思是初级侧电流从某端流进,次级侧电流就从同极性端流出。所以你用1.5V电池的负 极接至初级侧的Pn端,次级侧万用表直流电压档(或毫安档)的正端接于变压器Sa端,表的负端接于Sn端,当电池的正极接通变压器初级侧Sa端的一瞬间,表计指针应该正方向摆动(即电流从Sa经过万用表流向Sn),那么就说明Pa和Sa是同极性端。因为极性端在图纸上都用星花“*”表示,所以为了好记就有“花进花出”一说。如果碰到变压器有多组电压的,也是一样的判断方法。根据测试的结果将同名端一一标记,即可得到想要的结果。

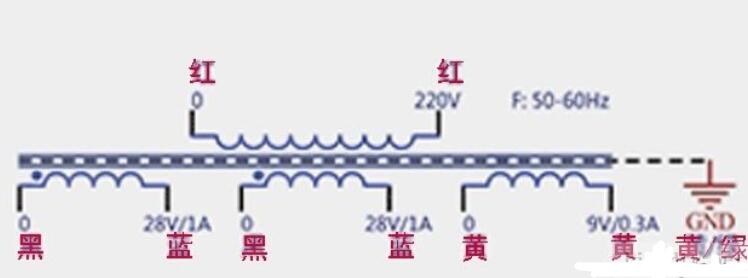

变压器同名端的判断方法图解
