多股铜芯电线接法图解,7股电线接法图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-07
以7股铜芯线为例说明多股铜芯导线的接线方法:

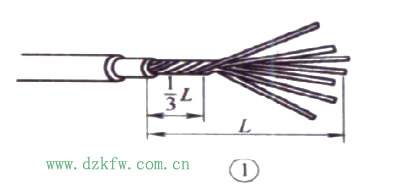

1)先将剥去绝缘层的芯线头散开并拉直,再把靠近绝缘层1/3线段的芯线绞紧,


然后把余下的2/3芯线头按图示分散成伞 ,并将每根芯线拉直。

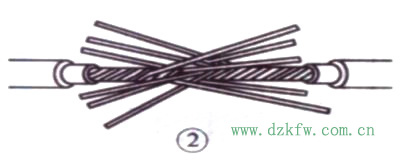

2)把两伞骨状线端隔根对叉,必须相对插到底。


3)捏平叉入后的两侧所有芯线,并应理直每股芯线和使每股芯线的间隔均匀;同时用钢丝钳钳紧叉口处消除空隙。

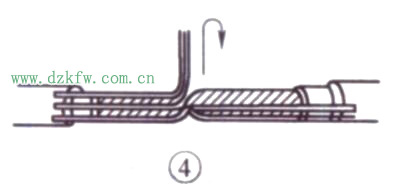

4)先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起,并形成90°

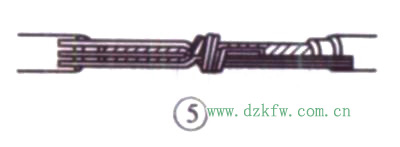

5)接着把这两股芯线按顺时针方向紧缠2圈后,再折回90°并平卧在折起前的轴线位置上。


6)接着把处于紧挨平卧前邻近的2根芯线折成90°,并按步骤⑤方法加工。

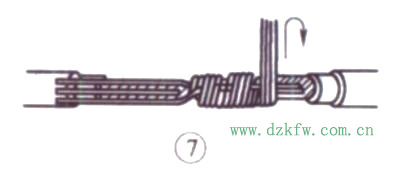

7)把余下的3根芯线按步骤⑤方法缠绕至第2圈时,把前4根芯线在根部分别切断,并钳平;

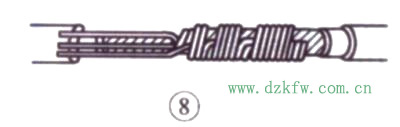

接着把3根芯线缠足3圈,然后剪去余端,钳平切口不留毛刺。

Tags:电线接法,多股电线,多股铜芯电线接法图解
