220V市电波形是正弦波吗?如果是为什么会有零线和火线之分

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-13

220V市电波形是正弦波吗?如果是为什么会有零线和火线之分
首先我们来确定一下交流电的概念:交流电是有大小和方向,以正弦波做周期性变化的物理量。这个定义了我们我们日常生活用的市电波形就是正弦波,我国又规定了,市电电压标准是220V/380V,周期是0.02S也就是频率为50HZ的交流电为低压市电供电标准;其中单相220V为生活用电,三相380V相电为动力电。
那么火线和零线怎么来的呢?在低压三相四线配电网里,其实火线有三根,电工学把火线叫做相线,它们分别是A、B、C三相,它们之间互相存在着120度的相位角。

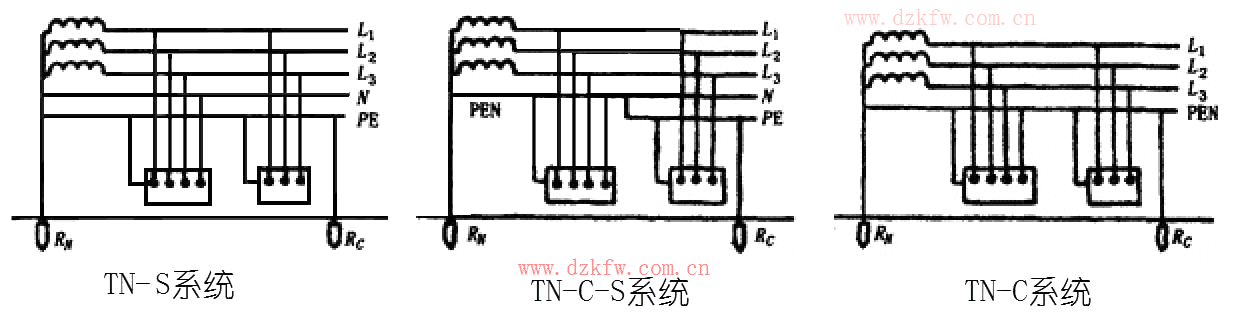

TN配电系统图
TN配电系统图
如上图所示,在配电变压器次级(二次侧)三相绕组中,我们把绕组的尾部连接起来做一个中性点,并且通过引下线与人工接地极可靠的连接起来,并引出一根线,这个线就是中性线,由于中性线与大地可靠连接起来了,与大地之间的电位差是零V,因此我们就叫它是零线——用英文字母表示N;那么相对绕组的头部引出来的线就是火线,也就是L1、L2、L3,分别代表位三相电的A、B、C三相。

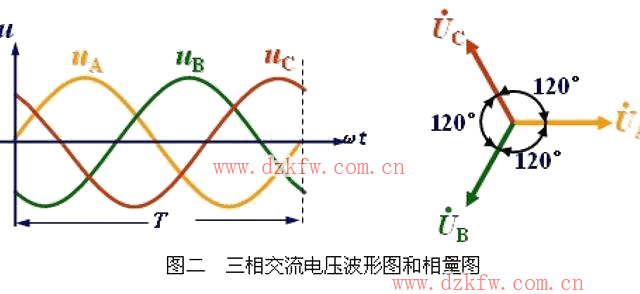

三相交流电压波形图和相量图
这是三相电的正弦波波形图及矢量图

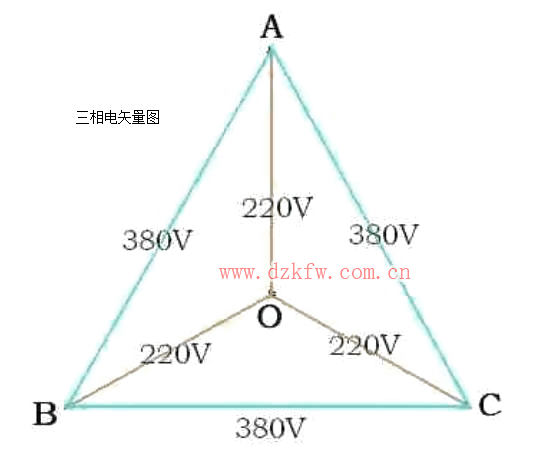

三相电矢量图
三相电矢量图
通过上面两个图及前面讲述,我们知道了,任意相线(火线)对零线电压是220V,任意两个相线之间电压是380V。同时电工学里面定义了,相电压就是相线与零线之间的电压,线电压是两个相线之间的电压。
在三相四线低压配电网给我们提供了两种电压220V生活用电和三相380V的动力电。

Tags:市电,零线,火线
