施工中拖链安装 工程拖链的安装详解(有图)

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-04-09

工程中的拖链

拖链的安装的工具很简单一个平头螺丝刀即可。拖链表面都有开启空,用准备好的平头螺丝刀垂直插入盖板两端的开启孔中,稍微用力即可打开盖扳,将电缆、油管等按照合理的的放置原则,放入电缆拖链内部,然后盖上盖板,很简单的就操作完成了。下面就是固定了,每种都备有安装孔,装配很便捷,值得注意的是电线的固定端和活动端均应去张力装置加以固定,以达到更好的保护。

拖链的安装

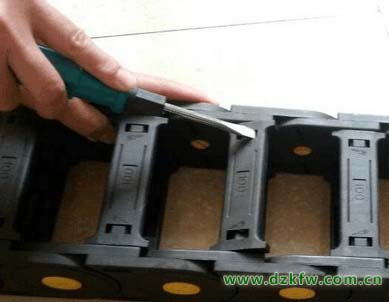

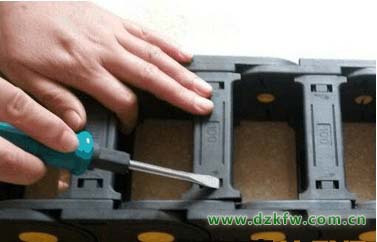

用一只手平压着挡片,另一只手握住一字螺丝刀,对准挡片前方的空隙,用力向上翘。




利用上方的方法将挡片另一端也撬开

施工中拖链安装 工程拖链的安装详解(有图)


用力握住挡片中间,用力向前掰

通过以上几个流程拖链的拆卸工作就已经完成,然后将电缆、油管放入在盖好就可以了,

第二:拖链安装有哪些需要注意

1、请确保电缆在弯曲半径内完全移动,即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后,检查一下电缆的位置。该检查必须在推拉移动后进行。

2、拖链电缆的敷设不能扭曲,即不可从电缆卷筒或电缆盘的某一端解开电缆,而应先旋转卷筒或电缆盘将电缆展开,必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得。

3、必须注意电缆的zui小弯曲半径。我司生产的拖链电缆弯曲半径为8D。

4、如果拖链折断,则其电缆也需要更换,因为过度拉伸造成的损坏无法避免。

5、拖链中的电缆不得相互接触或困在一起.

6、电缆的两点都必须固定,或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。

7、电缆必须松散的并排敷设在拖链中,尽可能分开排列,用隔片分开或穿入支架空挡的分离空洞中,在拖链中电缆间的空隙至少应为电缆直径的10%。
