【干货】丹佛斯变频器恒压供水应用案例

作者:佚名    文章来源:本站原创    点击数:712    更新时间:2024/5/30

本文使用FC111做讲解示范,FC 111 是专为风机/泵类应用设计的变频器。内置各种风机/泵类应用的功能,广泛适用于水/水处理、HVAC系统、环保等领域的风机、泵类应用。

一、概述

    丹佛斯FC111变频器是新一代的风机水泵专用型变频器,这里我们介绍FC111单泵恒压供水的详细应用。

二、系统介绍.

    FC111单泵恒压供水系统主要完成以下功能:

    维持水压恒定

    系统睡眠与唤醒,当外界停止用水时,系统处于睡眠状态,直至有用水需求时自动唤醒。

三、需要准备的元件.

    适合功率的变频器一台

在供水管路上安装压力传感器,用于监测管网压力。该传感器将压力信号转换为电信号,并将其传输到变频器的输入端.

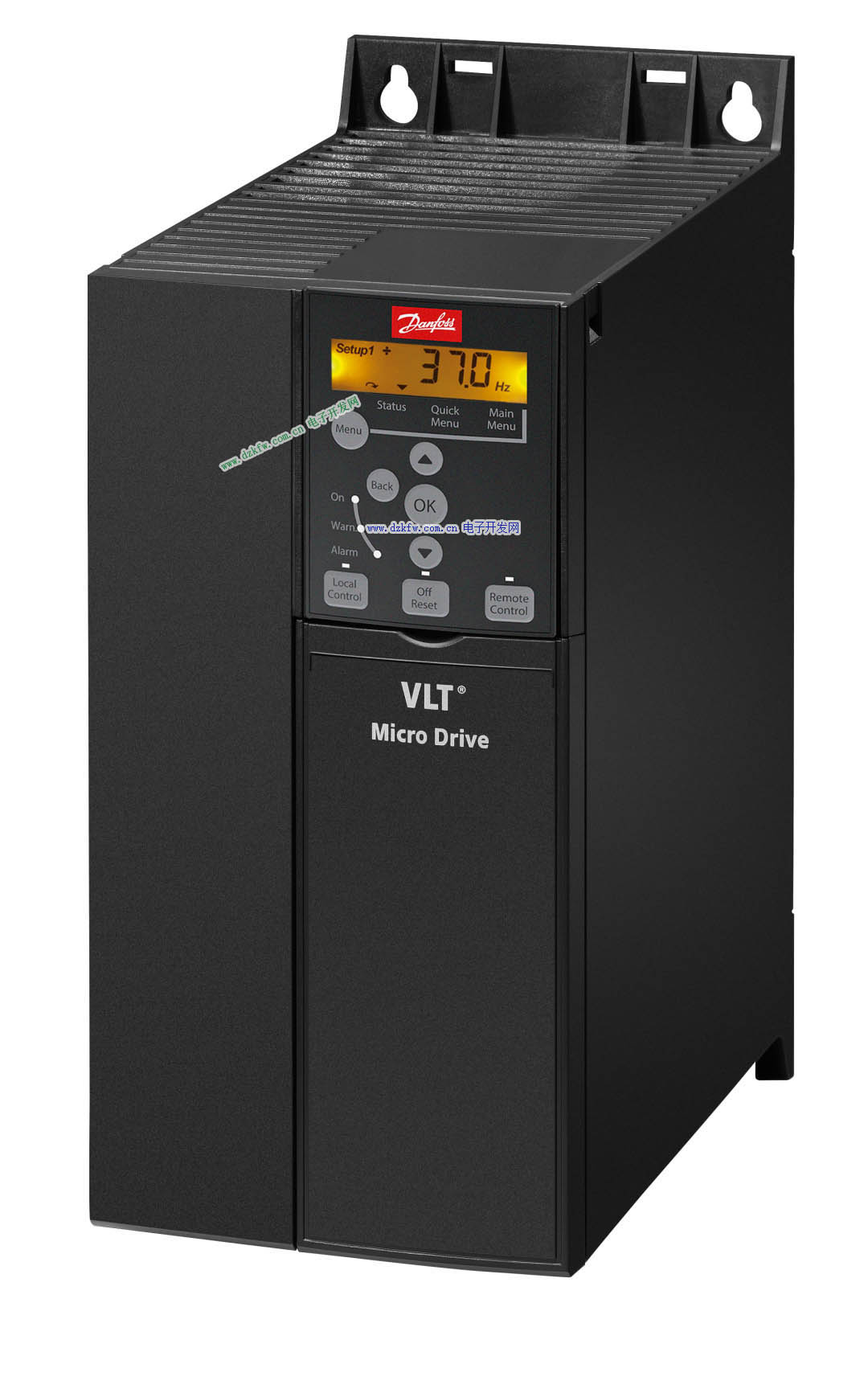

丹佛斯变频器

接线以及参数设置

丹佛斯变频器恒压供水应用案例

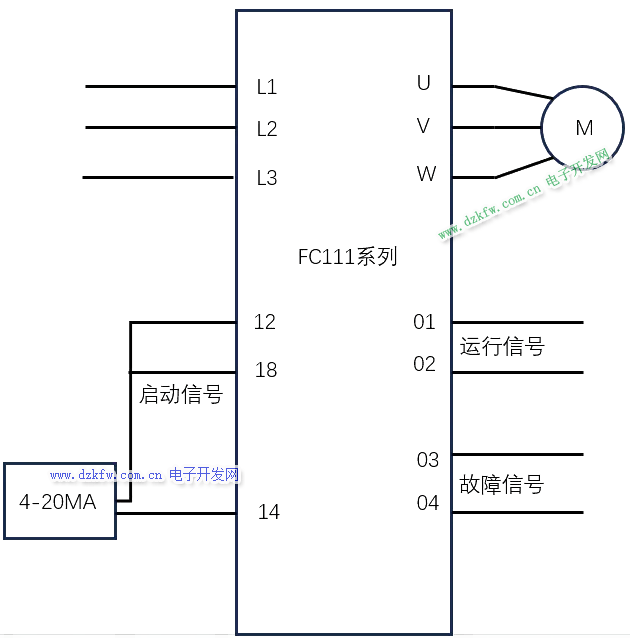

接线示意图

参数号

参数描述

设置值

1-00

电机控制方式

[3]闭环过程模式

3-02

最小参考值

0.00

3-03

最大参考值

10.0(公斤)

3-10.0

预置参考值

50.0% (5公斤)

3-15

参考值来源1

[0]无功能

3-16

参考值来源2

[0]无功能

4-10

电机速度方向

[0]顺时针方向

4-12

电机速度下限

30.0Hz

4-14

电机速度上限

50.0Hz

5-12

27号端子的功能

[0]无功能

5-40.0

继电器1功能

[5]运行

5-40.1

继电器2功能

[9]故障

6-29

端子54模拟量模式

[0]模拟电流

6-22

54号端子低电流

4.0mA

6-23

54号端子高电流

20.0mA

6-24

端子54参考/反馈低

0.00

6-25

端子54参考/反馈高

10.0

20-00

PI反馈来源1

[2]54号端子

20-83

PI启动速度

30.0Hz

20-84

使用参考值带宽

1.00%

20-93

PI比例增益

0.5

20-94

PI积分时间

8.00
