ACS310变频器接线图_ABB变频器ACS310故障报警代码，故障原因和维修应对措施

作者：佚名文章来源：本站原创点击数：751 更新时间：2023/12/29

ABB ACS310变频器，是专用于优化增压泵和离心式风机等变转矩应用的变频器。 ABB ACS310具备一系列强大功能，可提升应对压力、流量或其他外部数据变化的性能。它可帮助客户降低运营成本，提高能效，并减排二氧化碳。

ACS310变频器接线图如下：

功率连接和控制接口
下图显示了 ACS310 变频器的连线。 I/O 连接可参数化。

在ABB ACS310变频器在使用过程中，常见的故障报警代码如下，用户可以根据以下故障报警代码对照发现故障原因，并采取维修和纠正应对措施。

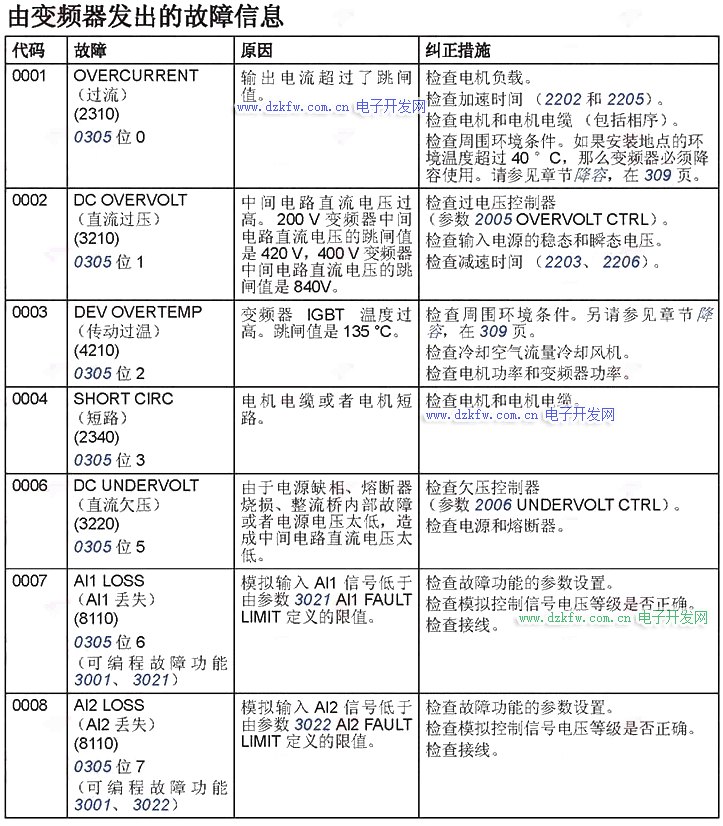

一、ABB ACS310变频器0001-0008故障代码，故障原因和纠正措施

二、ABB ACS310变频器0009-0016故障代码，故障原因和纠正措施

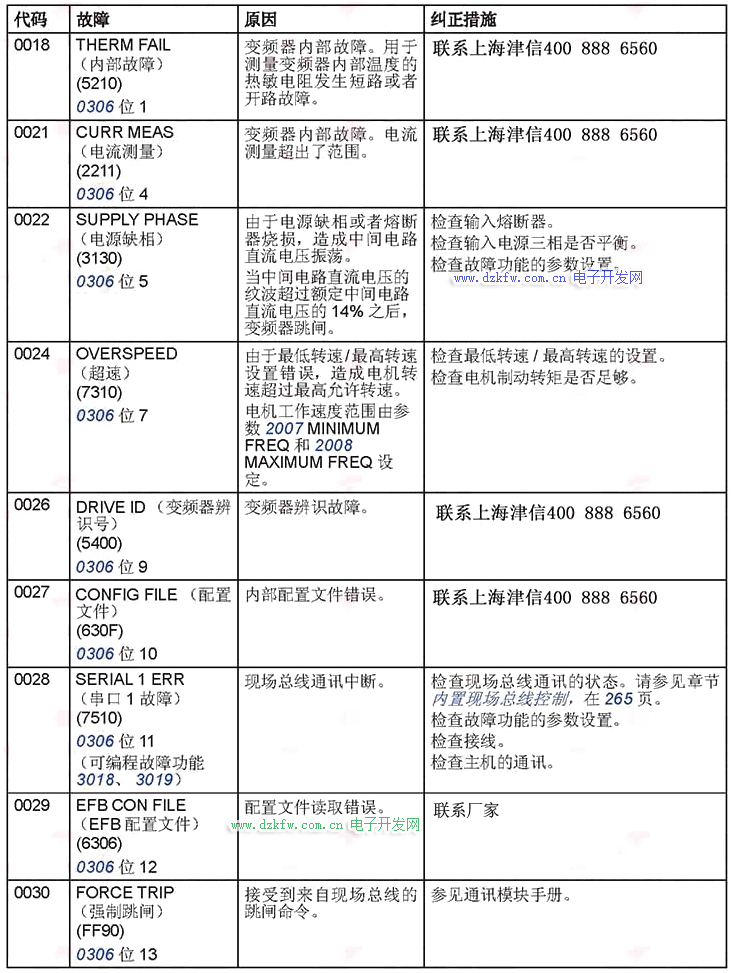

三、ABB ACS310变频器0018-0030故障代码，故障原因和纠正措施

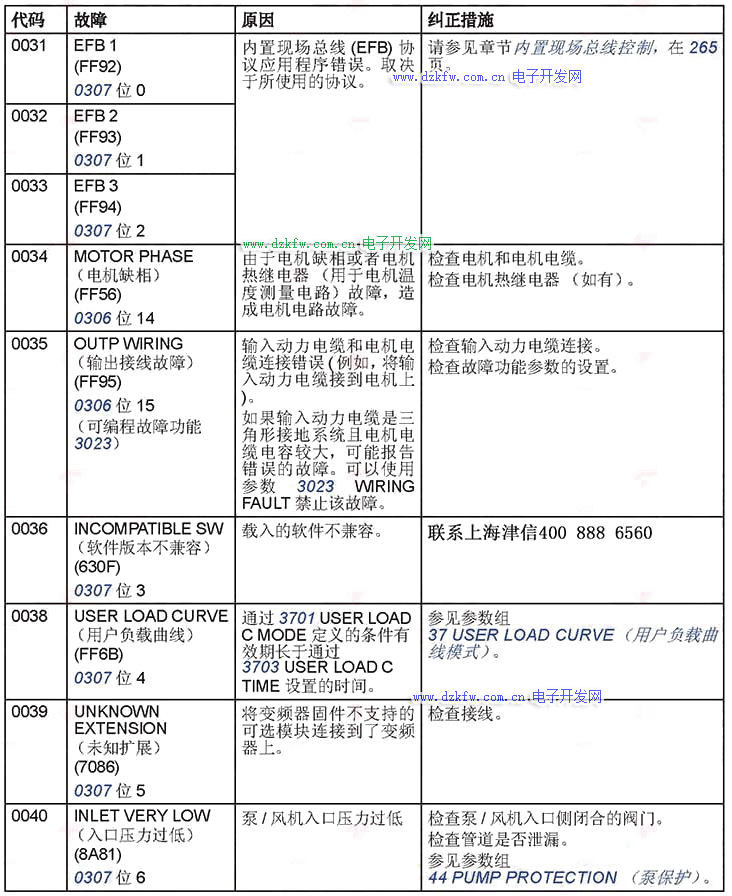

四、ABB ACS310变频器0031-0040故障代码，故障原因和纠正措施

五、ABB ACS310变频器0041-1000故障代码，故障原因和纠正措施

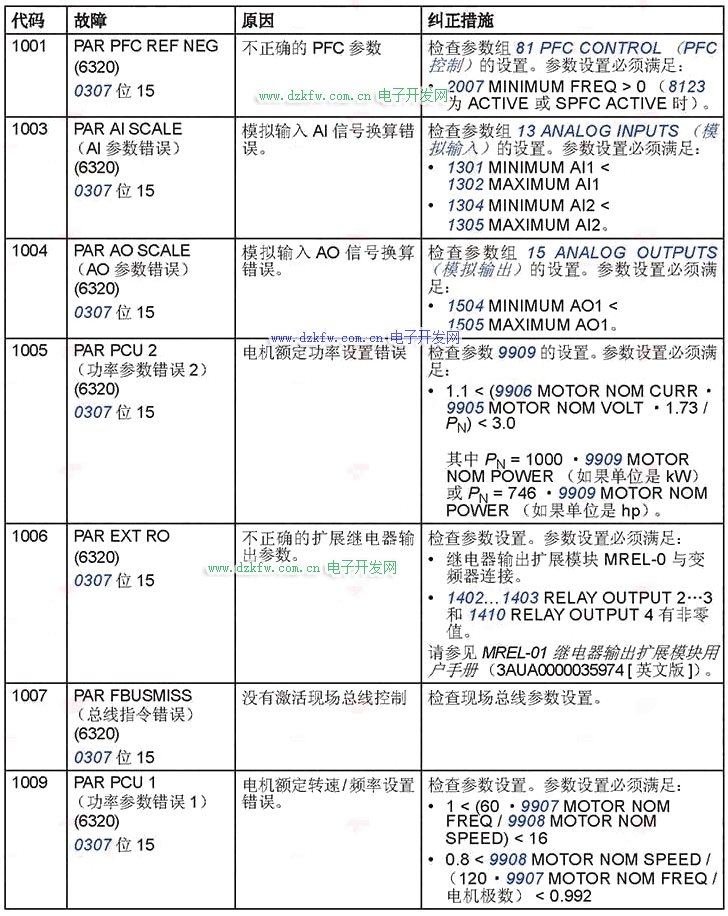

六、ABB ACS310变频器1001-1009故障代码，故障原因和纠正措施

七、ABB ACS310变频器1012-1026故障代码，故障原因和纠正措施
