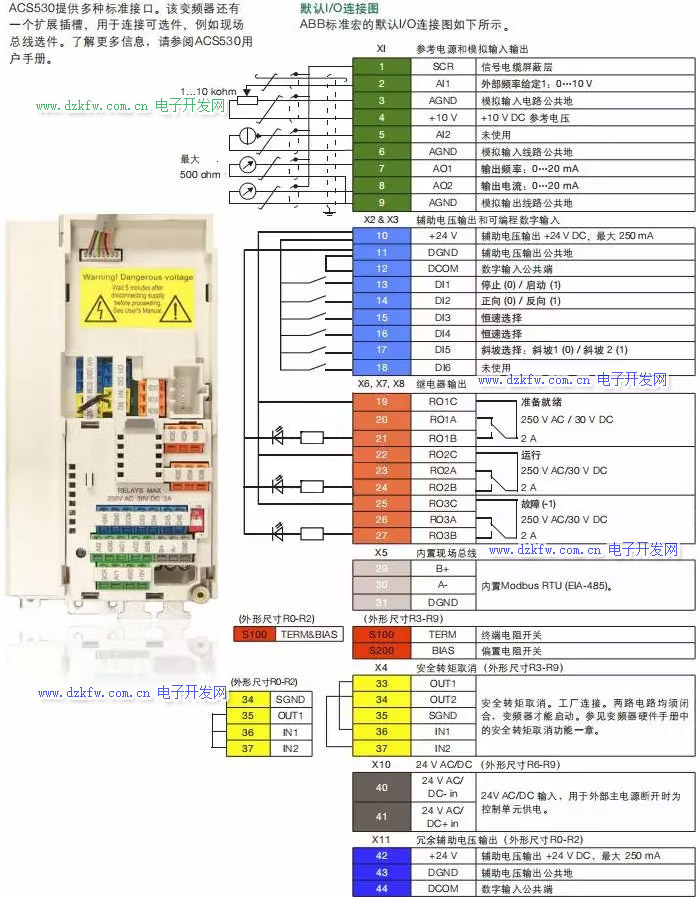

01ACS530变频器  ABB ACS530变频器接线图

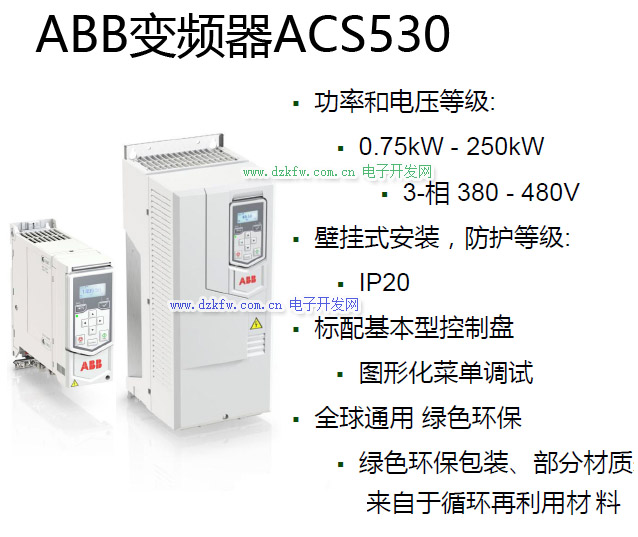

ACS530变频器的功率范围涵盖0.75 kW至250 kW，适用于各种通用型传动应用，如泵、 风机、传送带，以及包括食品和饮料、化工、橡胶和塑料等在内的多种行业的简单过程 控制。

集成的泵和风机功能，如PFC，SPFC宏、自动化任务的定时功能及隧道通风应用所必须 的超越模式，在实现一台变频器的多泵控制的同时，降低工程师的工作量。借助各种现 场总线适配器选件，该变频器能实现与所有主要的工业自动化网络之间的通信。

当ACS530通用型变频器不能满足客户的应用要求时，ABB通用型变频器架构支持平稳过 渡到ABB产品组合中的其他全能型变频器，如ACS580通用型变频器。

02 ACS530变频器故障代码和维修措施

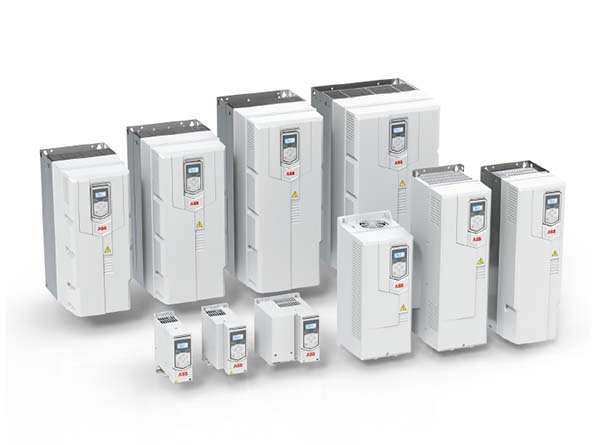

ABB ACS530变频器是ABB推出的一款通用型传动产品。其丰富的内置功能及紧凑设计在简化工业应用操作的同时，确保在恶劣的环境条件下的高可靠性应用。

此款变频器可以广泛应用于各个工业领域，尤其是对于风机泵类应用进行了优化设计。多种专用宏的设计使其调试简单，接线方便。在其带来高可靠性的同时，仅需要很少的设置或调试工作量。

ABB ACS530在使用过程中遇到故障，可以通过以下故障代码来对故障进行分析，并采取相应维修措施进行修复。

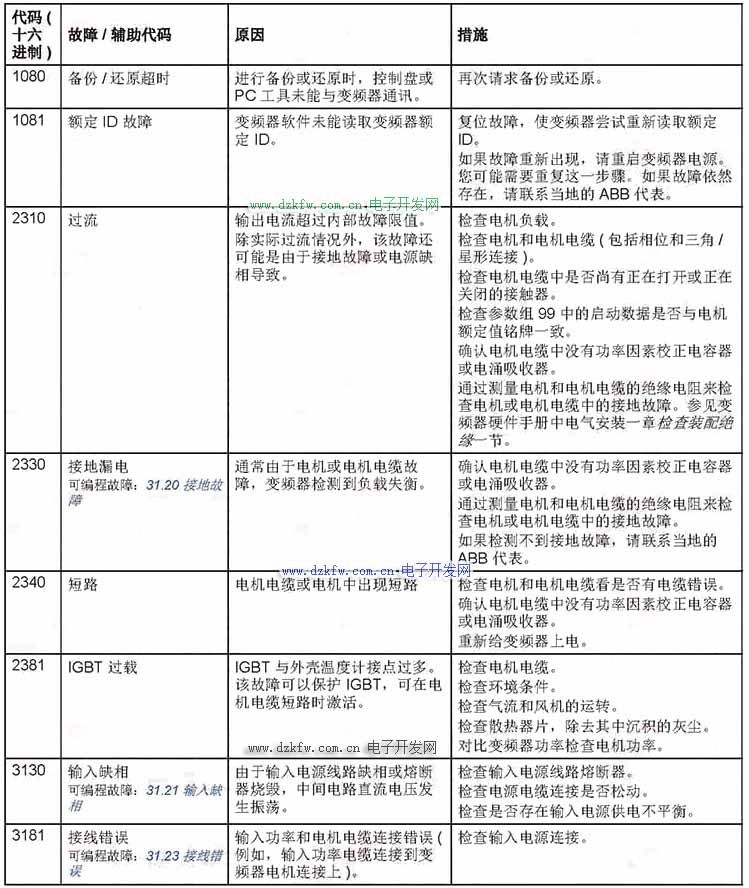

一、1080，1081，2310，2330，2340，2381，3130，3181故障代码

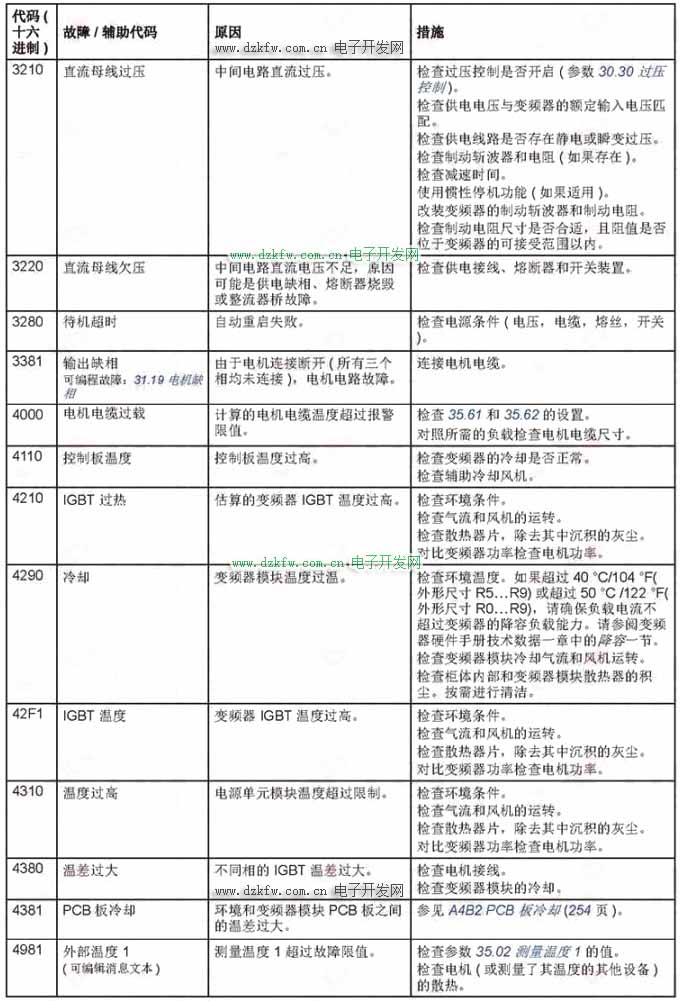

二、3210，3220，3280，3381，4000，4110，4210，4290，42F1，4310，4380，4381，4981故障代码

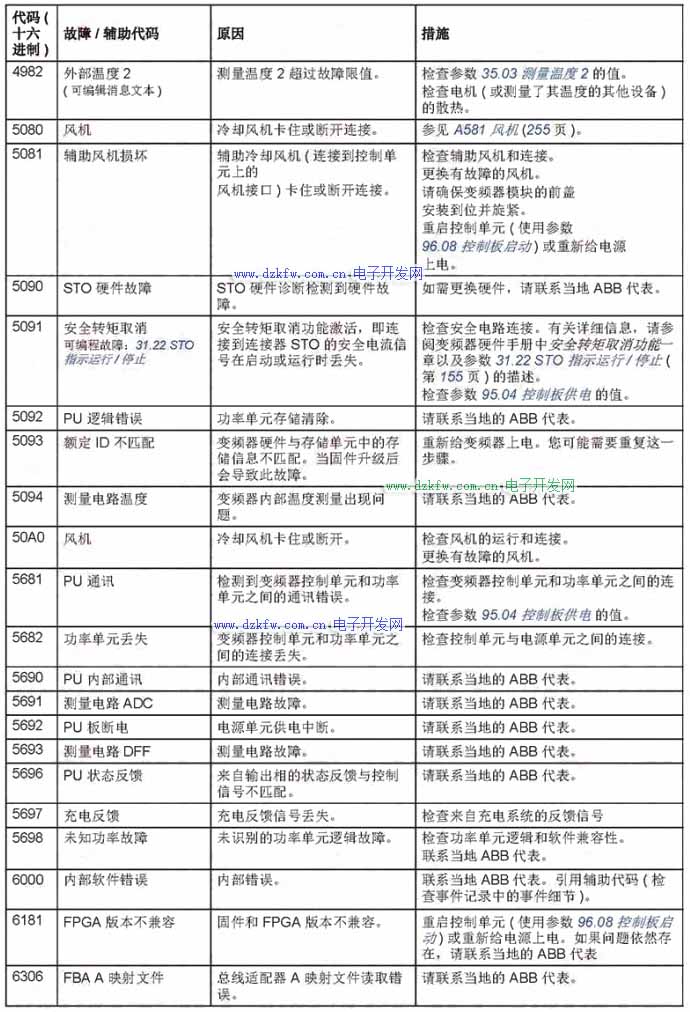

三、4982，5080，5081，5090，5091，5092，5093，5094，50A0，5681，5682，5690，5691，5692，5693，5696，5697，5698，6000，6181，6306故障代码

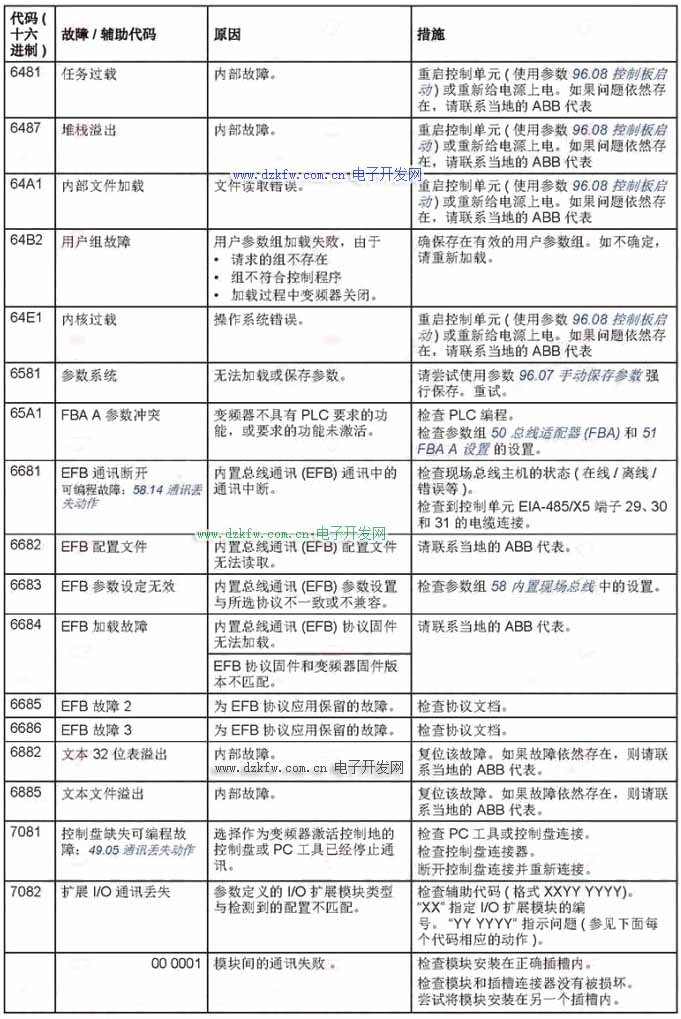

四、6481，6487，64A1，64B2，64E1，6581，65A1，6681，6682，6683，6684，6685，6686，6882，6885，7081，7082故障代码

ABB ACS530变频器报7086故障代表AI故障，代表电压信号过压自动返回电流信号。需要首先检查AI端子是否设置正确。然后检查接线是否正常，如果问题仍然存在，再查看电压和电流是否设置错误。

五、 7181，7183，7184，7191，7192，71A2，71A3，71A5 故障代码

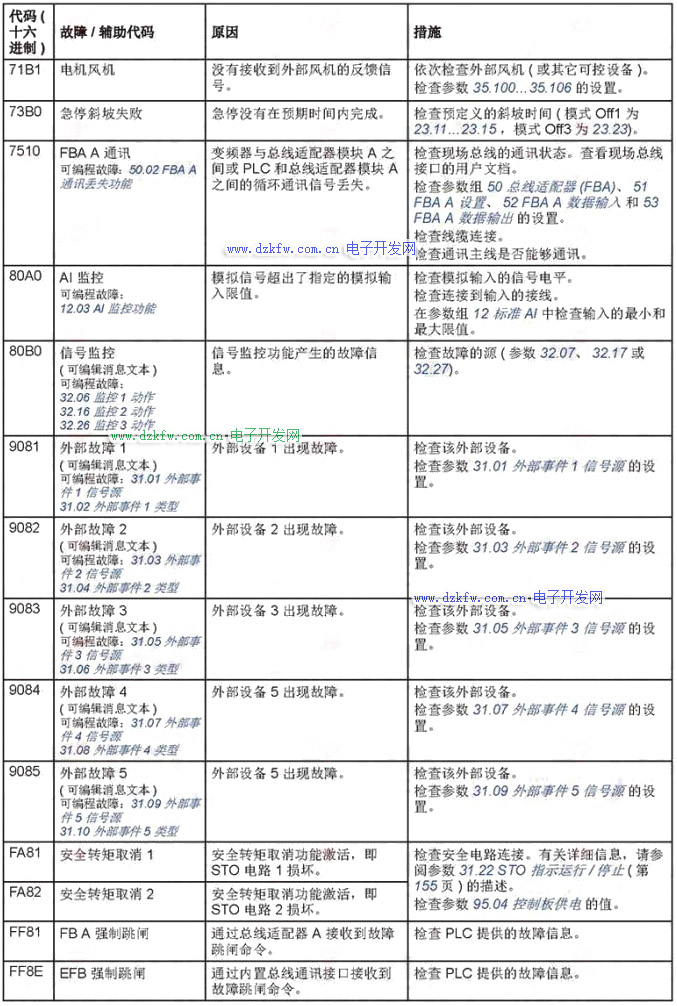

六、71B1，73B0，7510，80A0，80B0，9081，9082，9083，9084，9085，FA81，FA82，FF81，FF8E故障代码
