一、ABB变频ACS510使用说明书（部分主要的）

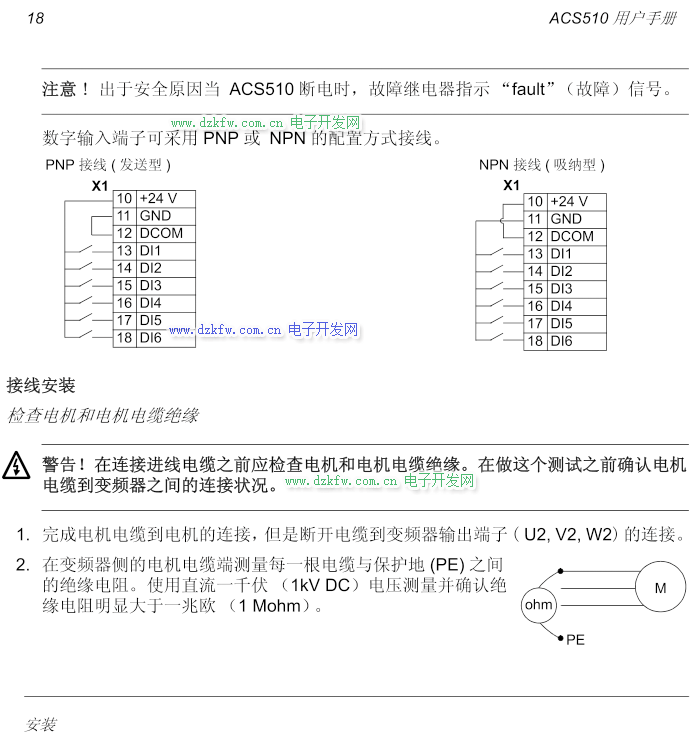

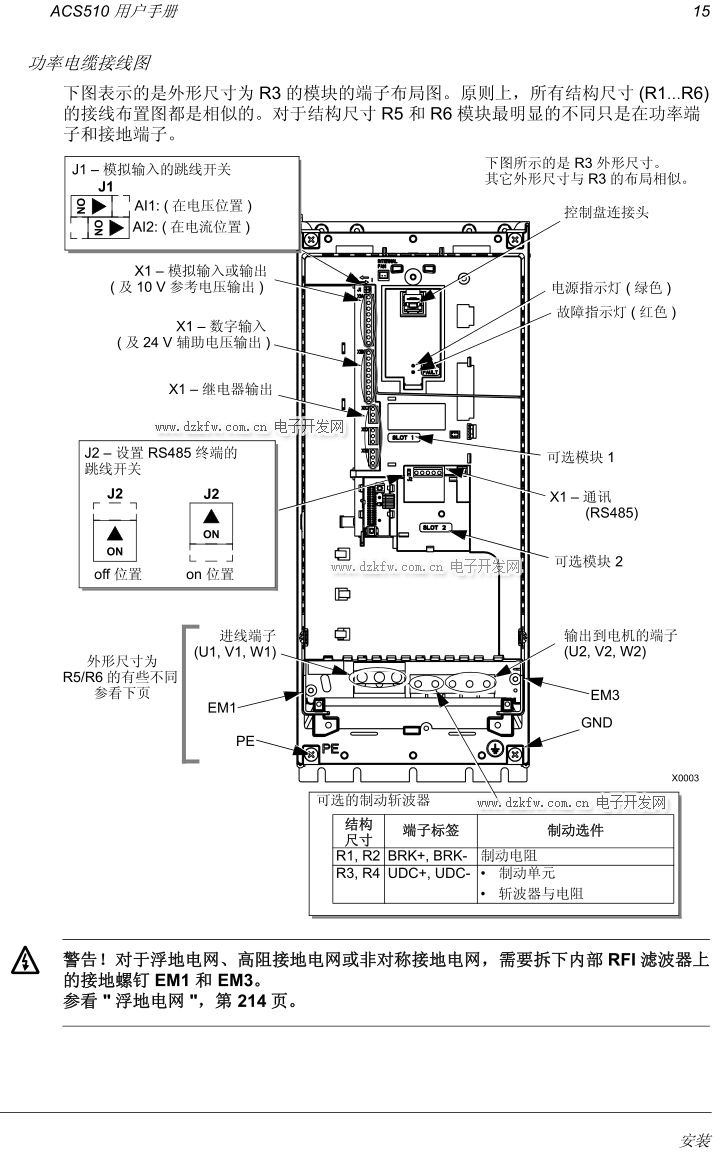

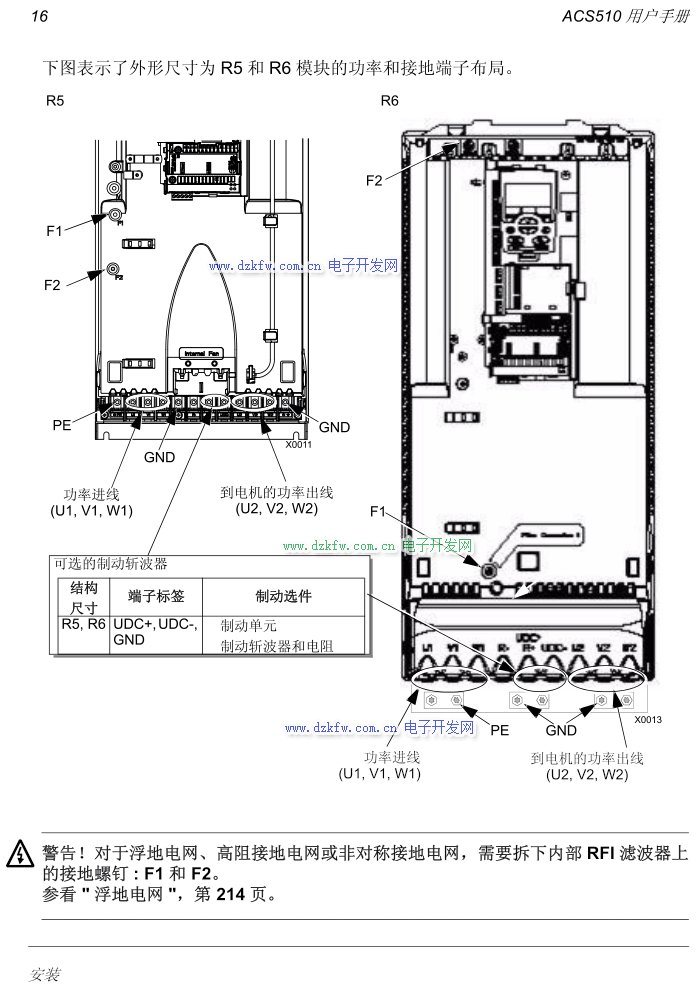

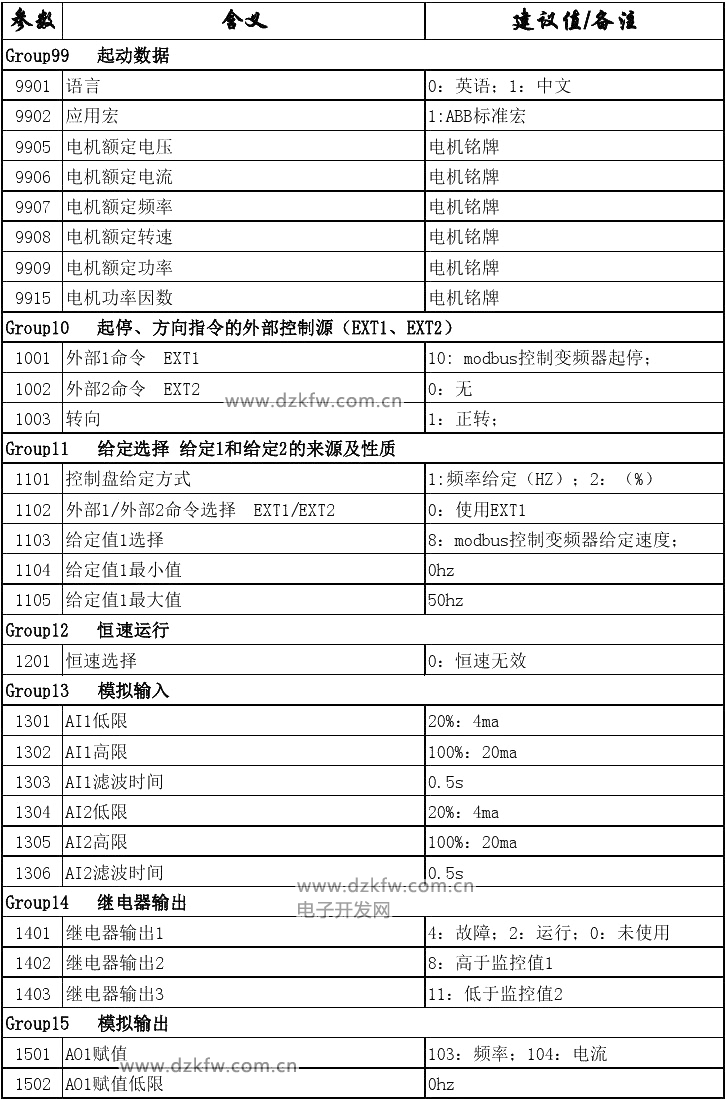

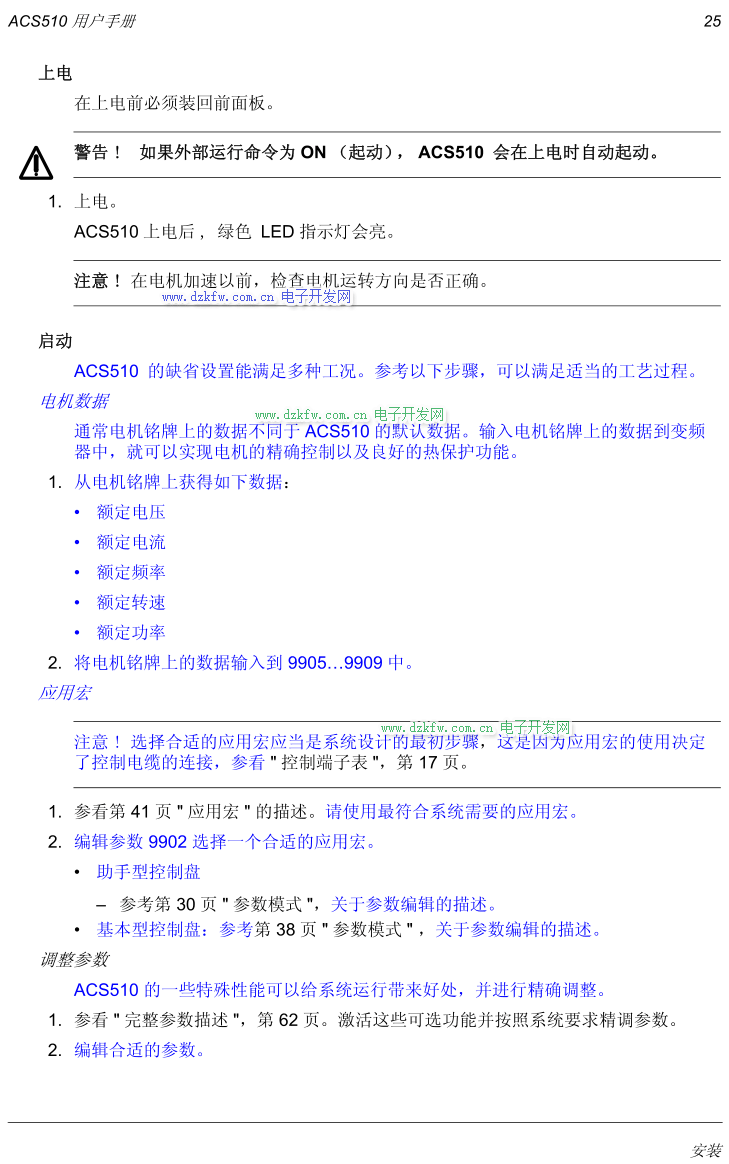

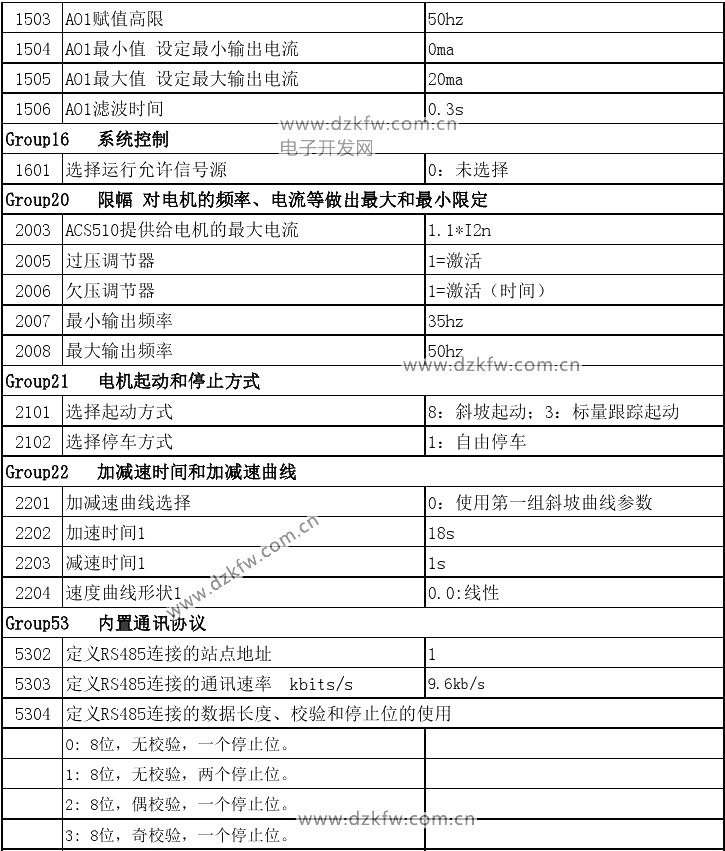

二、ACS510调试参数

有代码的ABB-ACS510-变频器 标准宏快速调试说明

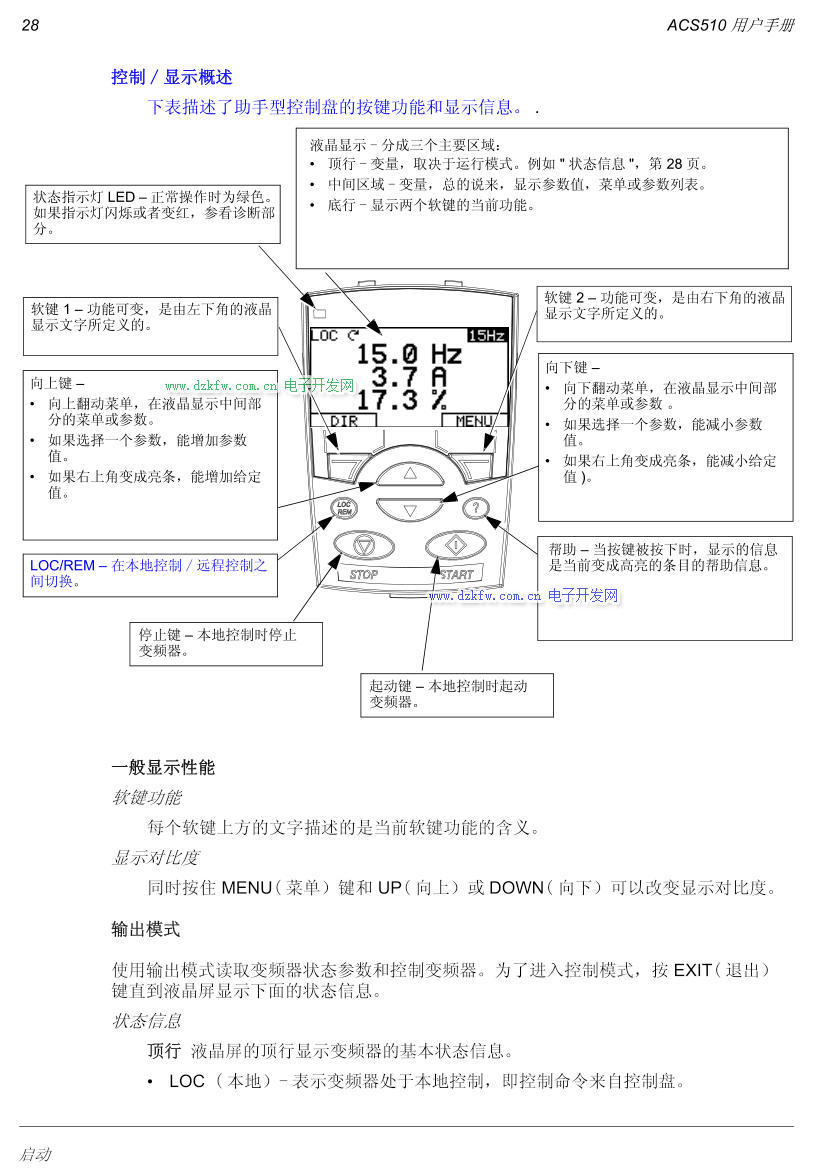

ABB变频器配有一个图形显示终端（即参数设定和就地控制面板），其包括图形显示器（显示各种参数）。

操作说明：

通电以后，显示主画面，按【ENT】键转换到【REF】，通过【上/下按钮】改变到【PAR】，按【ENT】键转换到【--01--】，按【上/下按钮】键转换到【--99--】，按【ENT】键转换到

【9901】，按【上/下按钮】转换到【9902】，按【ENT】键转换到【1】，继续按【ENT】键

——即选择标准控制宏；数值【1】闪烁，按【上/下按钮】键来改变数值大小到【1】按【ENT】

键保存参数，按同样的方法改变以下参数：

【9901】=1（语言 0=英文， 1=中文）

【9902】=1（标准宏控制）

【9905】=（电机的额定电压）

【9906】=（电机的额定电流）

【9907】=（电机的额定频率）

【9908】=（电机的额定转速）

【9909】=（电机的额定功率）

【1103】=0（控制盘给定），=1（AI1给定），=2（AI2给定）

【1301】=20%

【1302】=100%

【2002】=15S（加速时间）

【2003】=10S（减速时间）

【2007】=25HZ（电机运行时的最小频率）

【2008】=50HZ（电机运行时的最大频率）

ABB-ACS510-变频器 PID快速调试说明

AI2所对应的跳线开关拨至1位置。注意：在接入模拟量信号为电流时需将AI1、如果是电压，

则拨至U位置。

【9901】=1（语言 0=英文， 1=中文）

【9902】=6（PID控制）

【9905】=（电机的额定电压）

【9906】=（电机的额定电流）

【9907】=（电机的额定频率）

【9908】=（电机的额定转速）

【9909】=（电机的额定功率）

【1103】=1（AI1给定），=2（AI2给定）——（模拟量输入位置选择）

【1301】=20%，【1302】——模拟量的范围（4MA对应值为20%，0MA对应0%）（此两项为AI1输入电流时设置）

【1304】=20%，【1304】——模拟量的范围（4MA对应值为20%，0MA对应0%）（此两项为AI2输入电流时设置）
