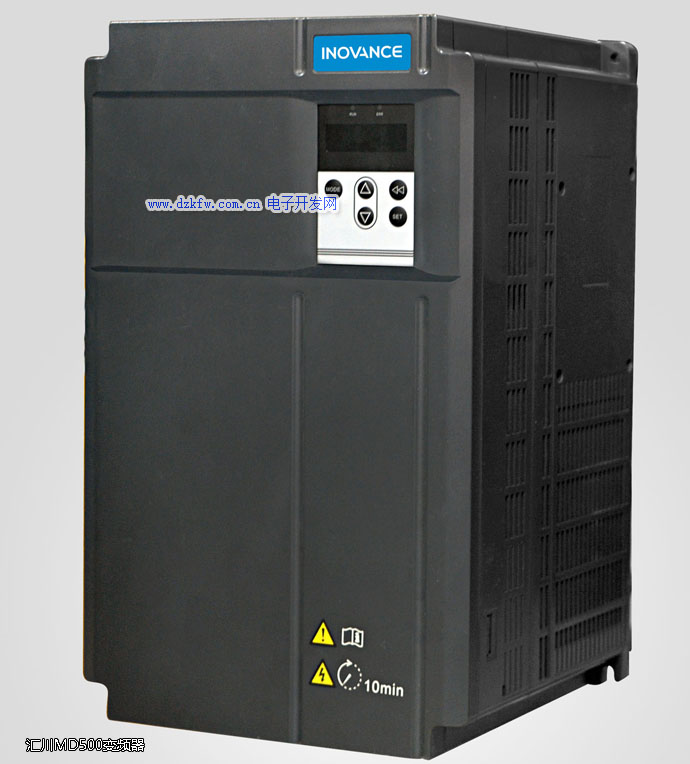

硬件型号：汇川变频器MD500

系统版本：变频器系统

汇川变频器常见故障代码：

故障代码 故障名称 故障细节
Err01 逆变单元保护 逆变模块异常
Err02 加速过电流
Err03 减速过电流
Err04 恒速过电流
Err05 加速过电压
Err06 减速过电压
Err07 恒速过电压
Err08 控制电源故障 输入电压不在规定范围内
Err09 欠压故障 母线电压偏低
Err10 变频器过载
Err11 电机过载
Err12 输入缺相
Err13 输出缺相
Err14 模块过热 变频器过热
Err15 外部设备故障 多功能端子DI动作
Err16 通讯故障 通讯卡、通讯线松
Err17 接触器故障 内部接触器不正常
Err18 电流检测故障
Err19 电机调谐故障
Err20 码盘故障
Err21 EEPROM读写故障
Err22 变频器硬件故障 过压、过流内部故障
Err23 对地短路故障 电机短路、输出短路。
Err26 累计运行时间到达故障
Err27 用户自定义故障1 输入自定义信号，复位运行
Err28 用户自定义故障2 输入自定义信号，复位运行
Err29 累计上电时间到达故障
Err30 掉载故障 电机丢失
Err31 运行时PID反馈丢失故障
Err40 逐波限流故障
Err41 运行时切换电机故障
Err42 速度偏差过大故障
Err43 电机过速度故障
Err45 电机过温故障
Err51 初始位置角辨识故障 电机丢失
Err61 制动单元过载 制动电阻值太小
Err62 制动单元直通 制动模块异常
