目前，软启动器工作原理在当代的应用可谓是越来越广泛，软启动器工作原理是值得我们好好学习的，现在我们就深入了解软启动器工作原理。
什么是软启动器

它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
启动器（又称软起动器，电机软起动器） 软启动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。

软启动器工作原理

软起动器(软启动器)是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。软启器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路。

使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额 定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。

软起动与传统减压起动方式的不同之处：

（1）有软停车功能，即平滑减速，逐渐停机，它可以克服瞬间断电停机的弊病，减轻对重载机械的冲击，避免高程供水系统的水锤效应，减少设备损坏。
（2）起动参数可调，根据负载情况及电网继电保护特性选择，可自由地无级调整至最佳的起动电流。
（3）无冲击电流。软启动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至设定值。对电机无冲击，提高了供电可靠性，平稳起动，减少对负载机械的冲击转矩，延长机器使用寿命。

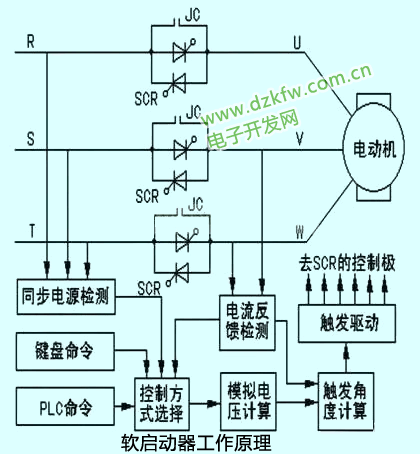

软启动器图

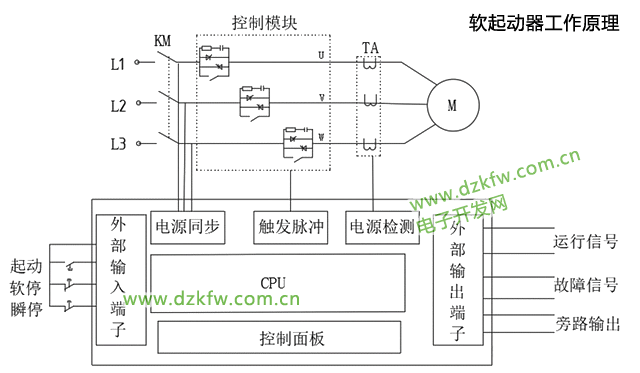

工作原理图如下，软起动器利用晶闸管移相控制原理，通过微处理器的控制，改变晶闸管的开通程度，使电机按输入电压预设的函数关系逐渐上升。这种控制方式没有冲击电流可以让电机平滑的变化，不像星三角起动，自耦变压器起动时，电机有阶跃的跳变。通过反馈的电机电流，调整输出电压将电流控制在设定范围内。

在上述原理图中可控硅每两个一组反向并联，由触发脉冲信号控制。电源同步为保证可控硅触发时间与电源同步。电源检测将反馈的电机电流与设定值进行比较，根据比较结果调整输入电压。起动完毕后，电流、转速达到正常值，不再调整电压，可控硅被短路，电源直接加在电机上。停止，软停时，可控硅触发脉冲，全部导通，短接被断开，由可控硅控制电源通路，并不断地减小可控硅导通角，从而减小电机电压，直至电机停止。软停在供水系统中较为常见，它可以避免“水锤”现象，避免回水流。
