在自动供水（油）等使用场景中时常会用到电接点压力表,所以搞懂电接点压力表的工作原理就至关重要，也对实际的运用起到很大的帮助。

前一篇文章我们介绍了电接点压力表的输出是开关量（数字量），就两种状态，开或是关（接通或是断开）。也可以理解为1和0和两个状态，1就是开（接通），0就是关（断开）。

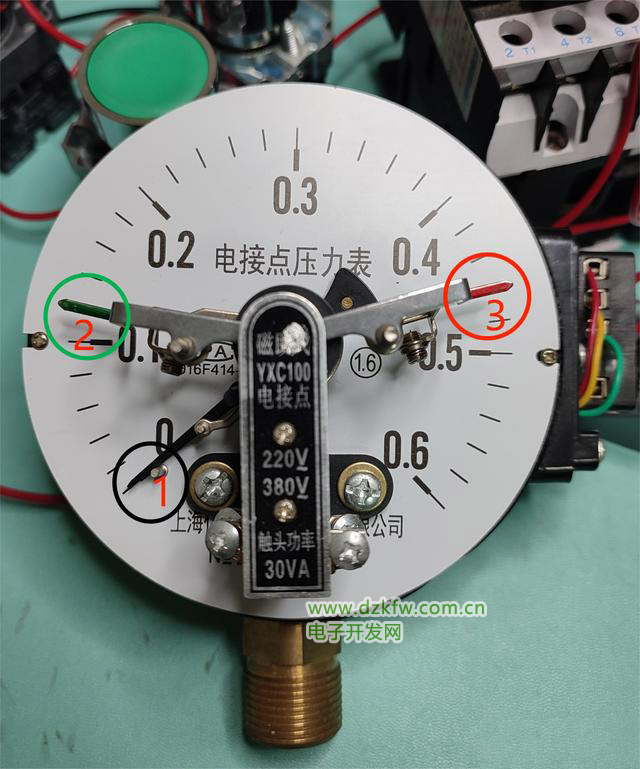

电接点压力表上有三个指针如上图 1号黑色指针为当前压力指示指针（当在实际打压力的时候，这个指针会随着压力的大小变化而上升或是下降）。2号绿色指针为下限位指针（实际打压需要的最低压力就是靠这根指针来调节）。3号红色指针为上限位指针（实际打压需要的最高压力就是靠这根指针来调节）

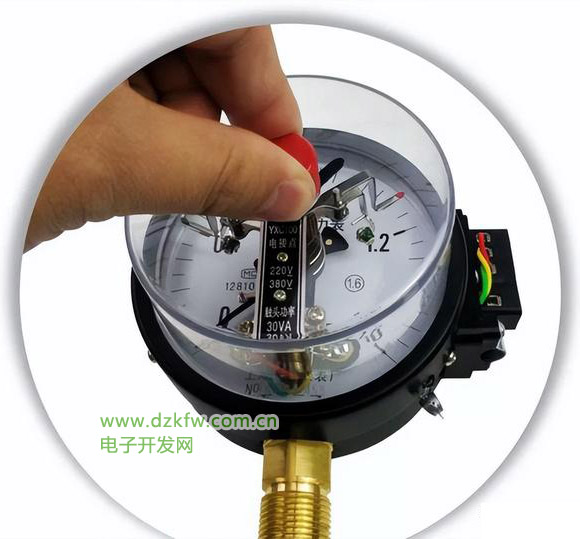

这些个指针如何来调节呢？来看下图，电接点压力表外壳上有这么一个红色的可调节旋扭（不同厂家颜色有出入，不过肯定是有你调节的地儿）。绿红两个指针就是靠这个旋扭来调整上下限位的。黑色指针前面说了是靠压力来指示，所以不用调。

弄懂几个指针的作用以及如何调节上下限位，也知道电接点压力表输出是开关量。下面来说说电接点压力表上下两个限位的具体工作状态，也就是上限位何时是开何时是关，下限位何时是开何时是关这个就很重要了，必须要弄懂的一个知识点。

先来看下限位，下限位一般是用作启动信号用。

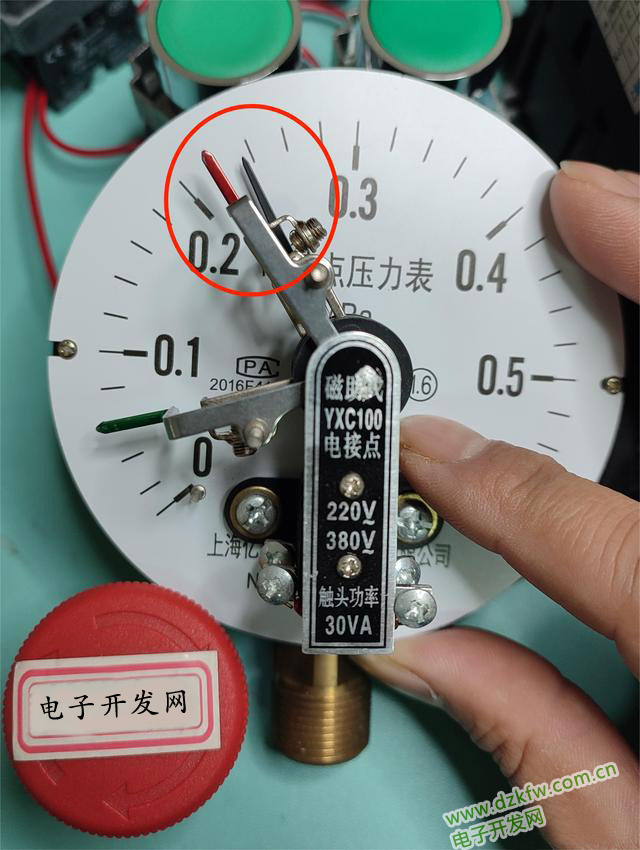

说完了下限位，再来说说上限位，上限位信号一般用作断开电路使用（下限位启动，上限位停止），看下图红圈内的两个指针，当前压力黑色指针超过了上限位红色指针的时候，上限位这个时候接通有信号输出。只要黑色指针低于上限位，上限位信号就永远是断开状态，不会接通没有信号输出。怎么样朋友们，有没有弄懂上下限位的工作原理？
