燃气热水器工作原理全解析_燃气热水器原理图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/10/6

燃气热水器工作原理全解析

燃气热水器解决了家里使用热水的问题,这在冬天就显得尤其舒服了,不管是洗菜还是洗澡都非常方便,但是燃气热水器在使用的过程中不免会出现故障,如果我们对燃气热水器的工作原理一清二楚就会顺手解决掉一些小的问题,从而避免话费时间和金钱让维修师傅上门维修。

燃气热水器和家里其他电器一样内部构造都是挺复杂的,如果你有兴趣了解一下其工作原理就不会那么难以理解了,燃气热水器在使用的过程中会因为一些外部原因导致停止工作,比如水压低和管道堵塞等,接下来我们就来学习一下相关知识吧。

燃气热水器工作原理图有回水管热水循环原理动画展示

一、燃气热水器工作原理

燃气热水器首先是在进气阀以及进水阀都己打开,电源接通的情况下,在打开热水阀,这时水进入热水器再经过水量传感器流向热交换器中的加热水管。

当水量传感器感受到水流经时,这时使得其内部磁性转子开始转动,位于水量传感器外部又紧临转子的霍尔集成元件发出电脉冲,送至控制电路(即微电脑程序)。

当转子的转速到达一定值后,电脑控制的燃烧风机开始启动。而风机自身内部还装有一个霍尔集成元件,当风机的转速到达设定值时,燃气主气阀及燃气比例阀都将打开,燃气进入燃烧器,同时点火器让点火针处火花放电而点火。最开始点着的是一只或者是一排燃烧器,但火焰很快向所有燃烧器转移,点燃所有燃烧器。这时位于燃烧器上部的火焰检测棒检出火焰信号,通过控制电路将燃烧指示灯点亮,并使燃烧保持下去。

火焰的高温将流过水箱中加热水管的水加热成熟水,随后从热水阀中流出。面板上的温度调节旋纽可以自行设定所需热水温度。但是人们所接触到的实际出水温度,并不是水箱中的温度,而是水箱出口处的热敏电阻进行测量。然后电脑将这两个温度进行比较,并通过调节燃气比例阀的开关,调节燃气量使出水温度达到设定温度。

反过来,关闭热水阀门后,水流停止,水量传感器中的转子也停止转动,脉冲信号消失。电脑通知燃气主气阀及燃气比例阀关闭,燃烧器中的火焰熄灭,但燃烧用风机继续运转大约70s钟后停止。

在水路中采用了可调式水阀,通过面板上的旋钮可调节水量,从而改变出水温度。同时在热交换器附近接了一只分流管,可让少部分冷水不经加热而直接加到热水中,以期得到低?温的热水。

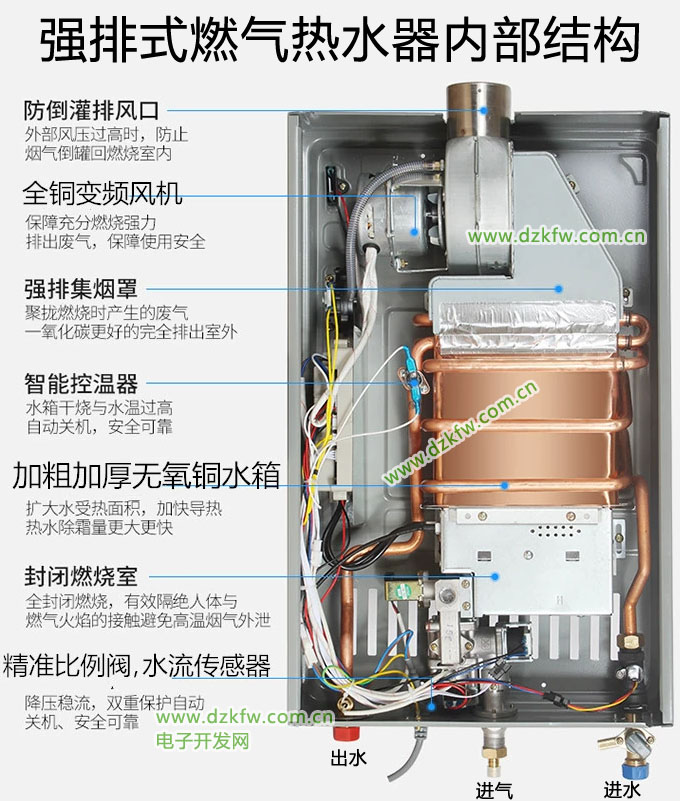

强排式燃气热水器的内部结构

一只调压阀是对于气路中的重要作用,它不仅可用手动调节燃气压力,改变火力大小,同时还使用了3只切换电磁阀,以得到不同温度的热水。

二、燃气热水器基本结构

燃气热水器燃气热水器主要是由主燃烧器、热交换器、小火燃烧器、阀体总成、安全装置等元件组成。一般包括:外壳、燃烧器、气控装置、给排气装置、水箱、水控装置、水气联动装置以及电子控制系统等。

具体结构则由面壳、烟管、风扇电动机、热交换器、温控器、水气联动阀门、排风罩、燃烧器、点火机、离子火焰感应针、风压开关、开关旋钮、脉冲发生器、底壳固定板等。

家用热水器控制系统由一个电子控制系统,通常情况带有一个火焰检测装置和一个控制装置等组成。控制系统具有安全中断、熄火保护、过热保护、电子点火、不完全燃烧保护等功能。如果是高端的燃气热水器还具有人机电话显示、报警功能、再点火以及遥控功能,完全为用户安全考虑。

三、燃气热水器安装

燃气热水器室外机标准安装

安装方法:安装在外墙面或者开放式的阳台上,用户根据热水器的安装位置预留好热水管线或者暗管。

注意事项:电源插座位置和线控器安装位置的暗线,用户在装修过程中提前排好。插座装在雨水淋不到的地方,并且要加装防雨型插座盒,或者机器电源线有足够长度的情况下,要将插座安装在室内。

室外机+QU-S开放式阳台安装

安装方法:①室外机+QU-S安装在外墙面或者开放式的阳台上;②机器安装在外墙,QU-S装在厨房整体橱柜的地柜里。

注意事项:

1.用户根据热水器或者QU-S的安装位置预留好热水循环管线及冷水管线暗管;

2.电源插座位置和线控器安装位置的暗线,用户在装修过程中提前布好;

3.插座装在雨水淋不到的地方,并且要加装防雨型的插座盒,或者机器电源线有足够长度的情况下,要将插座安装在室内。

直排式燃气热水器内部结构

室内机橱柜式安装

安装方法:用户需要在装修前在机器的安装位置预留好冷热水暗管、电源线插座。

注意事项:电源插座位置和线控器安装位置暗线,用户在装修过程中提前布好。

室内机烟管吊顶隐藏安装

安装材料:1.吊顶式铝扣板 2.不锈钢专用排烟管 3.烟管接口处专用铝箔密封胶带

注意事项:

1.塑料扣板安装时需要给烟管做防火隔热处理

2.吊顶内如果有电线,电线和上下水管道等要与排烟管保持5cm以上的安全距离。

总结:看了这么多关于燃气热水器的工作原理,大家对燃气热水器也有了一定的理解,如果家里的燃气热水器出现故障我们也能很快的 排查出原因,如果是管道堵塞或是过滤器堵的厉害,那么只需要将过滤器清新就可以了。
