编码器按照信号输出形式的话可以分为增量式、绝对式和混合式三种。那么这三种不同类型的编码器分别是什么样的呢？它们的内部结构和工作原理是什么样的呢？



　　增量式编码器



　　增量式旋转编码器通过内部两个光敏接受管转化其角度码盘的时序和相位关系，得到其角度码盘角度位移量的增加（正方向）或减少（负方向）。在接合数字电路特别是单片机后，增量式旋转编码器在角度测量和角速度测量较绝对式旋转编码器更具有廉价和简易的优势。



　　增量式编码器的内部结构和工作原理

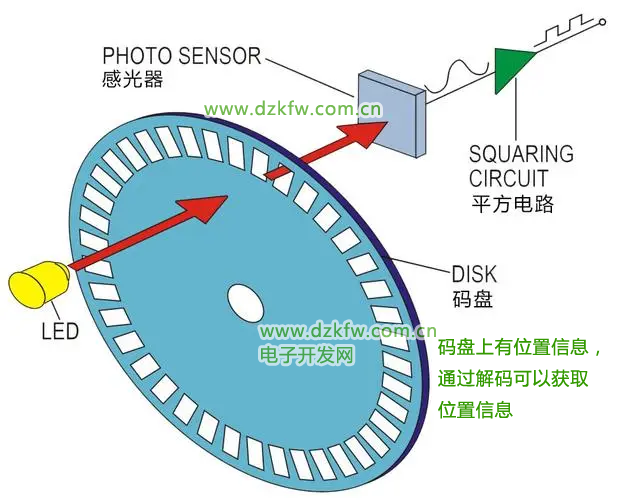

　　增量式编码器主要由光源、码盘、检测光栅、光电检测器件和转换电路组成，如图所示：



　　码盘上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期；检测光栅上刻有A、B 两组与码盘相对应的透光缝隙，用以通过或阻挡光源和光电检测器件之间的光线。



　　它们的节距和码盘上的节距相等，并且两组透光缝隙错开1/4 节距，使得光电检测器件输出的信号在相位上相差90°电度角。当码盘随着被测转轴转动时，检测光栅不动，光线透过码盘和检测光栅上的透过缝隙照射到光电检测器件上，光电检测器件就输出两组相位相差90°电度角的近似于正弦波的电信号。



　　增量式编码器利用光电转换原理将电信号经过转换电路的信号处理后，输出三组方波脉冲A、B和 Z相。A、B两组脉冲相位差90?，从而可方便地判断出旋转方向。编码器轴转一圈会输出固定的脉冲，脉冲数由编码器光栅的线数决定。需要提高分辩率时，可利用90度相位差的 A、B 两路信号进行倍频或更换高分辩率编码器。



　　Z相为每转一个脉冲，用于基准点定位。它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。其缺点是无法输出轴转动的绝对位置信息。



　　A、B两点对应两个光敏接受管，A、B两点间距为 S2,角度码盘的光栅间距分别为S0和S1。通过输出波形图可知每个运动周期的时序。



　　我们把当前的A、B输出值保存起来，与下一个A、B输出值做比较，就可以轻易的得出角度码盘的运动方向。如果光栅格S0等于S1时，也就是S0和S1弧度夹角相同，且S2等于S0的1/2，那么可得到此次角度码盘运动位移角度为S0弧度夹角的1/2，除以所消耗的时间，就得到此次角度码盘运动位移角速度。



　　S0等于S1时，且S2等于S0的1/2时，1/4个运动周期就可以得到运动方向位和位移角度，如果S0不等于S1，S2不等于S0的1/2，那么要1个运动周期才可以得到运动方向位和位移角度了。我们常用的鼠标也是这个原理。



　　绝对式编码器



　　绝对式编码器工作原理



　　绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。



　　这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。显然，码道越多，分辨率就越高，对于一个具有 N位二进制分辨率的编码器，其码盘必须有N条码道。



　　绝对编码器光码盘上有许多道刻线，每道刻线依次以2线、4线、8线、16线……编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。



　　绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。



　　旋转单圈绝对式编码器，以转动中测量光码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码器只能用于旋转范围360度以内的测量，称为单圈绝对式编码器。



　　如果要测量旋转超过360度范围，就要用到多圈绝对式编码器。编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。



　　绝对式编码器特点



　　绝对式编码器是利用自然二进制或循环二进制方式进行光电转换的。绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。编码的设计可采用二进制码、循环码、二进制补码等。



　　它的主要特点是：



　　1、可以直接读出角度坐标的绝对值；



　　2、没有累积误差；



　　3、电源切除后位置信息不会丢失。但是分辨率是由二进制的位数来决定的，也就是说精度取决于位数。



　　混合式编码器



　　混合式编码器，它输出两组信息：一组信息用于检测磁极位置，带有绝对信息功能；另一组则完全同增量式编码器的输出信息。
