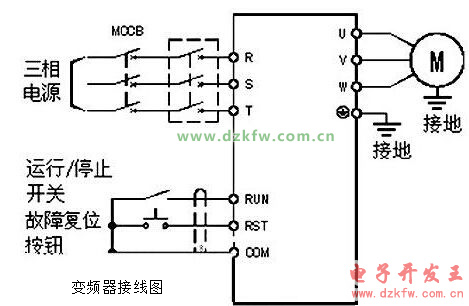

变频器接线图

变频器主回路接线：(R、S、T)分别为电源进电，变频器输出端子（U、V、W）分别接到电动机上。

控制回路一般的要电机正转的话，就用一个中间继电器，把这二点，控制接点输入公共端和正转启动分别接到中间继电器的常开触点，当中间继电器得电，电机正转，失电，电机停止。

变频器参数设定：常见有参数有变频器频率设定、运行操作、最高频率、基本频率、额定电压、最高输出电压、加速时间、减速时间、直流制动开始频率、直流制动时间、起动频率值、起动频率保持时间、停止频率、数据保护、功能代码说明、LCE监视、反向旋转禁止、热继动作电流等。

只要按照不同厂家的变频器设置就可以了。
