命令源：确定变频器的启动命令方式。

P0700(0)=0；出厂默认设置（基本就是不起作用了）

P0700(0)=1；操作面板来操作变频器的启停（就是变频器面板上的启动和停止按钮）

P0700(0)=2；端子（通过外接在端子的按钮来启停变频器）

P0700(0)=5；RS485的USS、MBUS通讯启停变频器。

值得说明一点：若由操作面板操作改成端子控制启停时，所有数字输入参数设定为出厂值。

频率源：确定变频器输出频率的大小

P1000(0)=0；无主设定值

P1000(0)=1；MOP设定值（就是外接按钮，设定升速按钮和减速按钮，通过按按钮的时间长 短来调节输出频率）

P1000(0)=2；模拟量设定频率（采用AI1的模拟量输入控制频率）

P1000(0)=3；固定频率（多段速频率设定）

P1000(0)=5；RS485上的USS

P1000(0)=7；模拟量设定2（采用AI2的模拟量输入控制频率）

值得说明的一点：设置频率源主设定频率源和辅助频率源，主辅频率源组合相加是由6种基本频率源来设置输出频率

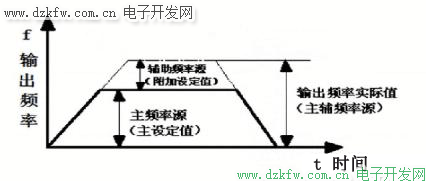

主辅频率源的组合如下图所示：

例如： 1（MOP设定值）+2（模拟量设定值）=21，注1为主频率源，2为辅频率源。

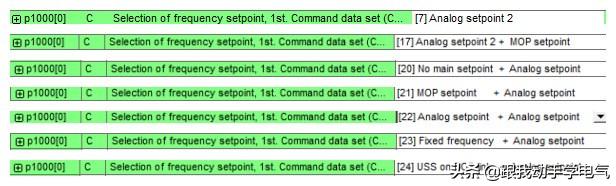

组合如下图所示：在P1000(0)来选择组合：十位上位辅频率源，个位为主频率源。

举例说明下：

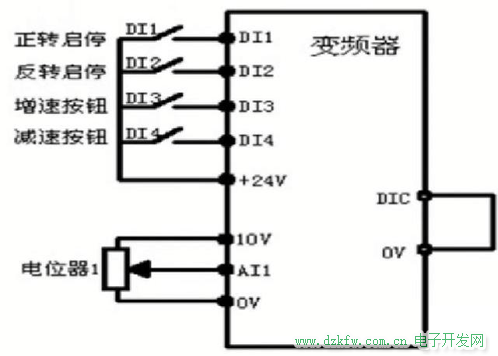

假设变频器端子启停，主辅频率源组合控制变频器。

从上图可以看到有两种频率源：MOP和模拟量输入。

参数设置：

P700(0)=2；端子启停命令源

P1000(0)=12；2模拟量设定（主频率源）+1MOP设定频率（辅频率源）

P701=1；DI1端子正转启停

P702=2；DI2端子反转启停

P1070(0)=r755；选择AI1端为主频率源

P703=13；DI3端子增速按钮

P704=14；DI4端子减速按钮

P1071(0)=1；AI1主频率源加入比例为100%

P1076(0)=1；MOP辅助频率源加入比例为100%

P1074(0)=0；辅助频率源有效

P1032(0)=0；MOP操作允许反转
