变频器与电源和电动机的接线方法图解

作者：佚名文章来源：本站原创点击数：3219 更新时间：2018-08-04

主电路接线就是将变频器与电源及电动机连接。步骤如下：

(1)打开变频器的前盖板。

(2)按图所示接线。

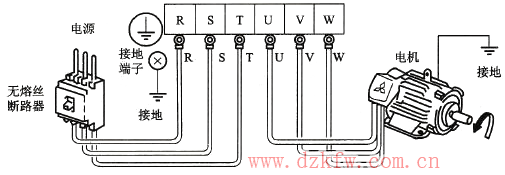

图变频器与电源和电动机的接线

注：电动机为0.5~1.5 kW的三相异步电动机

电子开发王网小编特别提示：电源线必须接R、S、T，绝对不能接U、V、W，否则会烧坏变频器。

Tags：变频器,接线方法图解

责任编辑：admin

上一个文章：变频器维修欠压故障的处理办法

下一个文章：变频器外接电位器接法
