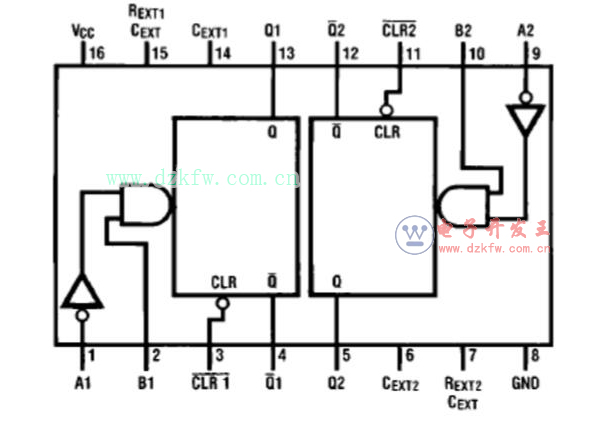

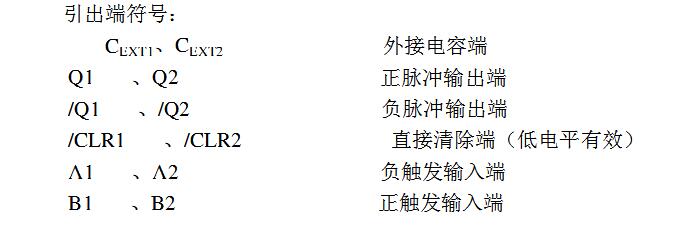

74ls123引脚图及功能表
![74123/74ls123引脚图](/Article/UploadFiles/201812/20181208093039135.jpg)
![74ls123芯片主要功能是什么?74ls123能用什么代替?](/Article/UploadFiles/201812/20181208093039621.jpg)

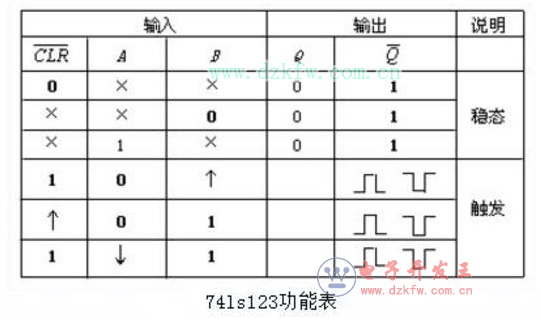

74ls123功能表
![74123/74ls123功能表](/Article/UploadFiles/201812/20181208093039759.jpg)
说明:1.外接电容接在 Cext(正)和 Rext/Cext(正)之间
2.为了改善脉冲宽度的精度和重复性,可在 Rext/Cext 和 Vcc 之间接外接电阻。
3.为了得到可变脉冲宽度,可在 Rext/Cext 和 Vcc 之间接接可变电阻。
H-高电平
L-低电平
X-任意
↑-低到高电平跳变
↓-高到低电平跳变
-一个高电平脉冲
-一个低电平脉冲
74ls123芯片主要功能
74LS123是常用的可重触发单稳态触发器,在各种数字电路和单片机系统的显示系统中常用。74LS123内有两组多谐振荡器,这个直流触发多谐振荡器的特点是由三种方法控制脉冲宽度,最基本的是选取外部的RC值来控制。 IC内部已经有一个定时电阻(内部时间选择电阻器只在LS122上),因此允许只外接定时电容使用。 其功能特点: ·清零终止输出脉冲 ·为VCC和温度变化补偿 ·直流触发是高电平或低电平逻辑输人。
74ls123能用什么代替
74ls123可替换的芯片有:
74LS122 可再触发单稳多谐振荡器
74LS422 可再触发单稳多谐振荡器(带清除端)
74LS423 双可再触发单稳多谐振荡器(带清除端)4000系列:4098 双可再触发单稳多谐振荡器(带清除端)
4528 双可再触发单稳多谐振荡器(带清除端)
4538 双精密可再触发单稳多谐振荡器(带清除端
74ls123应用电路
本电路可应用于通用逻辑测试或随机的抖动检测,具有输入阻抗高的特点,适合土15 V 左右的输入信号。
当探头输入为“1”态时,双单稳电路74LS123 的负触发端D为低电平,点亮LED。一旦出现输入下跳时,触发,而固出现正跳变,LED 出现约20 ms 的暗时间。
当输人为“0”态时,LED 常暗,而正跳变会使LED 出现20 ms 的亮时间。74LS123 的13.5、在探头输入无论出现正、负跳变时,总有一个输出触发74LS74.从而点亮LED2,所以具有记忆功能。74LS123 的2、3、10、11必须接高电平。
