74574/74ls574引脚图及逻辑功能介绍 中文资料

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-08

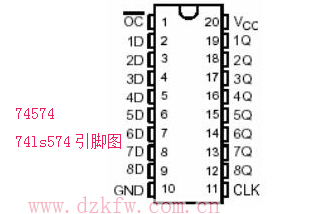

  74LS574引脚图

74ls574引脚图及逻辑功能介绍

  说明:

  74LS574的八个触发器是边沿触发D型触发器。在时钟的正跳动,Q输出将处于D输入端已建立的逻辑状态。

  时钟线上的施密特触发缓冲输入将简化系统设计,因为输入滞后作用使交流和直流抗扰度一般提高400mV。缓冲输出的控制输入将使八个输出处于正常状态(高电平或低电平)或处于高阻状态。在高阻态下,输出既不能有效地给总线加负载,也不能有效地驱动总线。

  输出控制不影响触发器的内部工作,既老数据可以保持,甚至当输出被关闭,新的数据也可以置入。

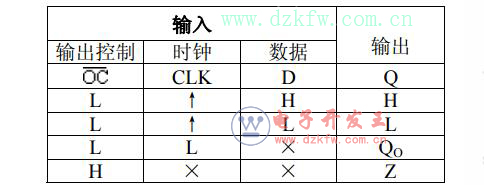

  74LS574功能表

74ls574引脚图及逻辑功能介绍

  H=高电平

  L=低电平

  &TImes;=不定

  Z=高阻态

  ↑=从低转换到高电平

  QO=建立稳态输入条件前Q的电平

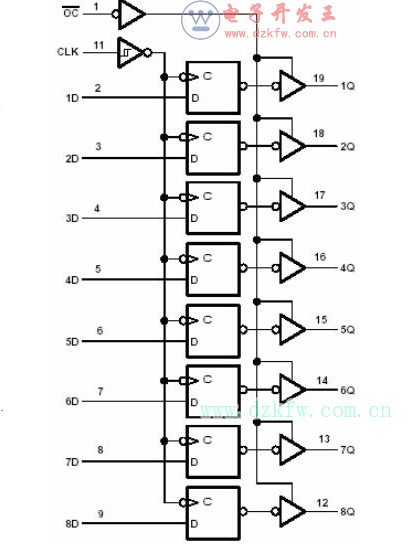

  74ls574逻辑图

74ls574引脚图及逻辑功能介绍

  74ls574推荐工作条件

74ls574引脚图及逻辑功能介绍
