plc学习入门梯形图程序_起保停梯形图_plc抢答器_PLC闪烁电路

作者:佚名    文章来源:本站原创    点击数:2163    更新时间:2018-02-03
本文介绍一下plc学习入门梯形图程序,可以作为学习者的参考。入门程序有很多这里挑各别典型梯形图介绍。
第一 plc起保停梯形图

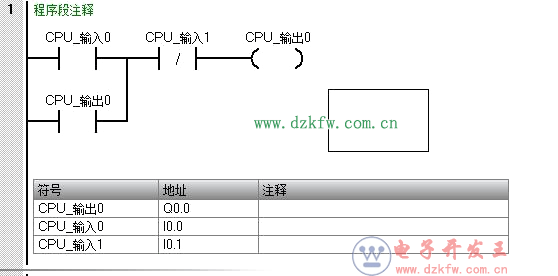

plc起保停梯形图
这个可能就是plc梯形图中,最简单的启动-保持-停止。
动作原理:当I0.0有输入时,此时Q0.0线圈得电,有输出。启动
同时Q0.0常开触点,闭合,形成自锁。 保持
当I0.1有信号输出,Q0.0线圈失电,无输出。 停止
第二 plc抢答器项目梯形图程序

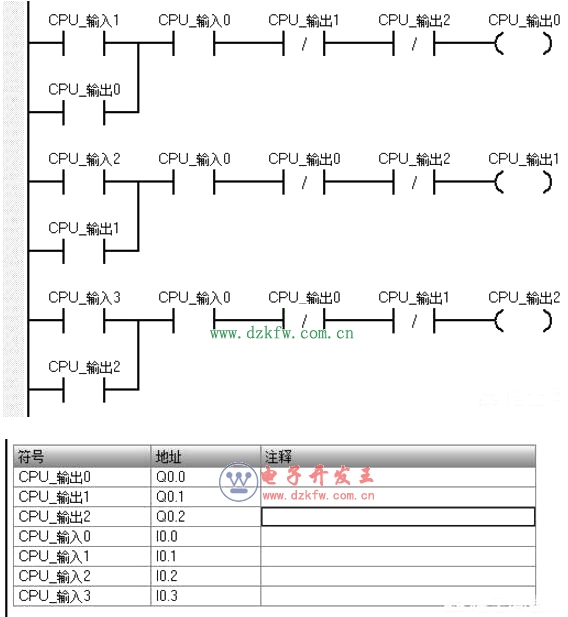

plc抢答器项目梯形图程序
以上程序就是抢答器的程序,主持人控制I0.0,当主持人准备好后,按下I0.0接入的按钮,这时三位选手可以进行抢答,如I0.2的选手提前按下所接按钮这时Q0.1形成自锁,保持通电。此时其他两位选手的常闭Q0.1断开,确保Q0.0和Q0.2不会通电。以完成抢答的作用。
可将上述两个程序加到一起,形成主持人按一下之后就可以就行抢答,而不是主持人需要一直按,可自己进行设计。
三 PLC闪烁电路

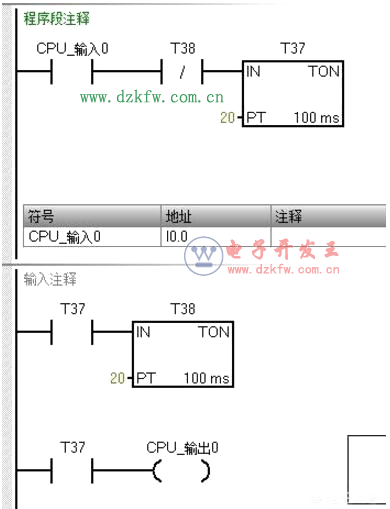

PLC闪烁电路
当i0.0常开触点接通时,T37以100ms为基准开始计时2秒,到达2秒后T37常开触点闭合此时T38开始计时,Q0.0有输出,当T38到达2秒计时值时,T38常闭触点断开,T37失电T37常开触点全部断开,Q0.0 没有输出。周而复始的动作,形成闪烁电路。


Tags:plc学习入门梯形图程序,plc,梯形图程序
