启动梯形图任何逻辑块的第一条指令是LD或LD NOT指令,每一个这样的指令需要一条助记符行。该指令的梯形图和助记符如图所示。

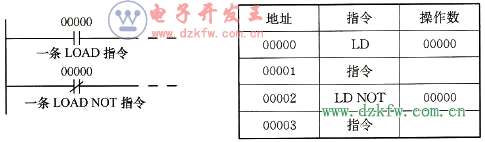

图 LD和LD NOT指令的梯形图和助记符程序
在图中对应LD指令行上,当IR00000为“1”时,执行条件为ON,则按照ON条件执行右侧的指令。而对应LD NOT指令行上,当IR00000为“1”时,执行条件为OFF,右侧指令按OFF条件执行。
若是对应LD指令行上,当IR00000为“0”时,执行条件为OFF,右侧指令按OFF条件执行,而对应LD NOT指令行上,当IR00000为“0”时,执行条件为ON,右侧指令按照ON条件执行。
该指令的操作数是IR、SR、AR、HR、TC、LR、TR区域中的位地址。
