OUTPUT和OUTPUT NOT指令用于输出。所谓输出实际是写存储器,将执行条件逻辑运算结果写入位存储器。对于OUTPUT指令,只要执行条件为ON或OFF,则OUTPUT就为ON或OFF;而对于OUTPUT NOT指令,只要执行条件为ON或OFF,则OUTPUT NOT指令就为OFF或ON。例如,图所示的电路中,IR00000为“1”,则IR00200就写为“1”;而IR00001为“0”时,则IR00201就写为“1”。
该指令的操作数是IR、SR、AR、HR、TC、LR、TR区域中位地址。

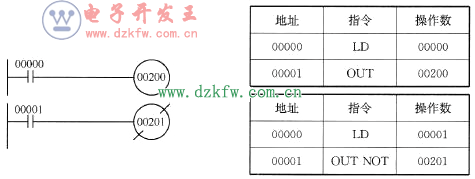

图 OUTPUT和OUTPUT NOT指令
