会员注册在更加复杂的梯形图中对AND和OR指令进行结合时，情况会复杂一些，如图所示的梯形图。

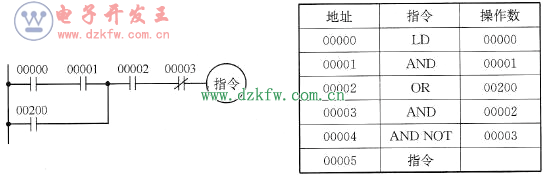

图 AN和OR组合的电路
该梯形图执行条件的逻辑表达式为
条件逻辑运算结果=((IR00000·IR0001)+IR00200)·IR00002·
