电动机正、反转控制电路的PLC程序设计

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-01-05

在例一的基础上,如果希望实现三相异步电动机的可逆运行,只需增加一个反转控制按钮和一个反转控制的接触器KM2即可。其相对应的元件安排如下:




 plc控制电机正反转


在梯形图设计上可以考虑选两套起—保—停电路,一个用于正转,一个用于反转,考虑正反两个接触器不能同时接通,在两个接触器的驱动支路中分别串入对方的常闭触点来达到“互锁”的目的。其相应的控制梯形图如图1所示:

程序清单:
LD  X000
OR  Y000
ANI  X002
ANI  Y001
ANI  X001
OUT  Y000
LD  X001
OR  Y001
文本框:

ANI  X002


ANI  Y000
ANI  X000
OUT  Y001
END

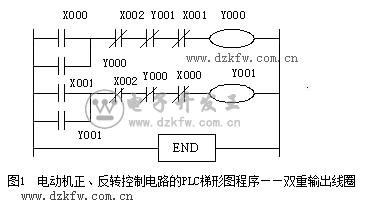

图1  电动机正、反转控制电路的PLC梯形图程序——双重输出线圈
