顺序控制PLC控制系统和顺序功能图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-12-31

1.顺序控制系统
    对于流程作业的自动化控制系统而言,一般都包含若干个状态(也就是工序),当条件满足时,系统能够从一种状态转移到另一种状态,我们把这种控制叫做顺序控制。对应的系统则称为顺序控制系统或流程控制系统。

 典型顺序控制系统

   典型顺序控制系统
2.顺序功能图
针对顺序控制要求,PLC提供了顺序功能图(SFC)语言支持。顺序功能图又称状态转移图,由一系列状态(用S表示)组成。系统提供S0—S999共1000个状态供编程使用,其中:
S0—S9:初始状态专用
       S10—S19:原点复位用
       S20—S499:一般用
       S500—S899:停电保持用
       S900—S999:报警用

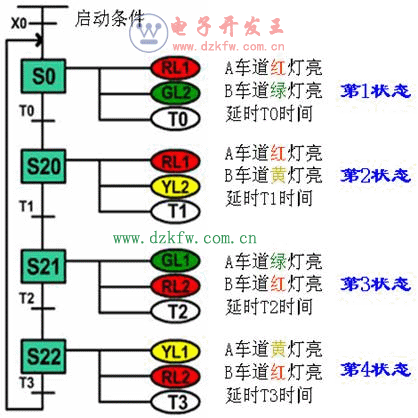

以红绿灯控制为例,其对应的顺序功能图如下图所示。

以红绿灯控制为例,其对应的顺序功能图
