我们经常使用各类CBB电容，但CBB电容内部到底是什么样子的？估计多数外行人都不清楚，下面我们通过图解的方法，让你深入了解CBB电容的内疗结构。

CBB一般都是金属化聚丙烯薄膜电容，什么是金属化薄膜呢？这种膜的金属镀层是通过真空蒸发的方法将金属（通常是铝、锌或者锌铝合金）沉积附着在薄膜上，厚度只有几十个纳米。就算在生产过程中，当介质上存在疵点、杂质时，生产成CBB电容以后，局部电击穿就可能发生，电击穿处的电弧放电所产生的能量使电击穿点邻近处的金属镀层蒸发，击穿点与周围极板隔开，电容器电气性能就可恢复正常。

Cbb电容外观结构：用无极性聚丙烯薄膜为介质制成的一种无极性电容。有非密封式（也就是使用环氧树脂粉包而成）和密封式（用塑料外壳封装）两种类型。

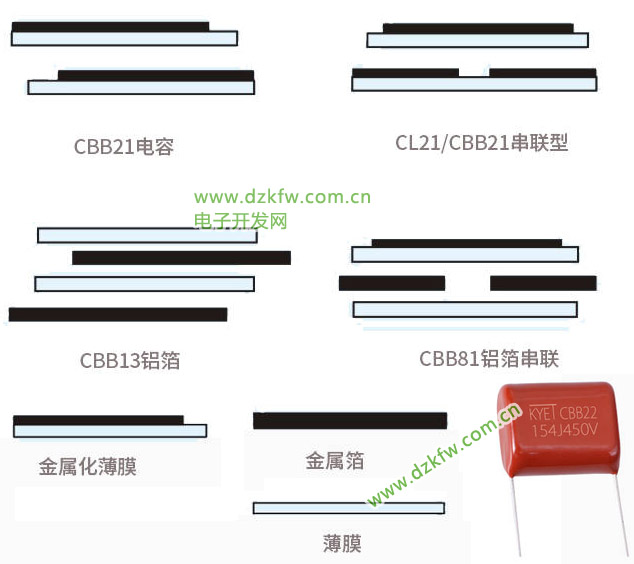

部分CBB电容内部薄膜结构：

CBB电容内部结构

CBB21电容最简单，直接使用金属化薄膜进行卷绕就可以了，所以它的成本相对较低。（使用串联型结构的CBB21电容，可以做耐高压、大电流的CBB21电容）

CBB13使用的是薄膜和铝箔一起卷绕而成，相对来讲比CBB22电容耐压、耐电流更高，可以用于高频电路。

CBB81结构最复杂，使用了薄膜和铝箔串联结构，相对于CBB13电容容量和耐压可以做的更高，也是可以用于高压、高频、大电流电路中。相对来讲，CBB81电容的价格最贵，毕竟它用料复杂，而且生产过程也复杂。

CBB22电容属于薄膜电容器里面使用量比较大的一类，它采用金属化聚丙烯薄膜无感式卷绕、阻燃环氧粉末包封、 镀锡铜线引出，具有防潮能力强、自愈性好、高绝缘、 低损耗等特点。适用于LED灯、点火及高频电路中。

很多人特别好奇，到底CBB22电容内部是什么样子的呢？今天就来给大家讲解一下，如下图所示：

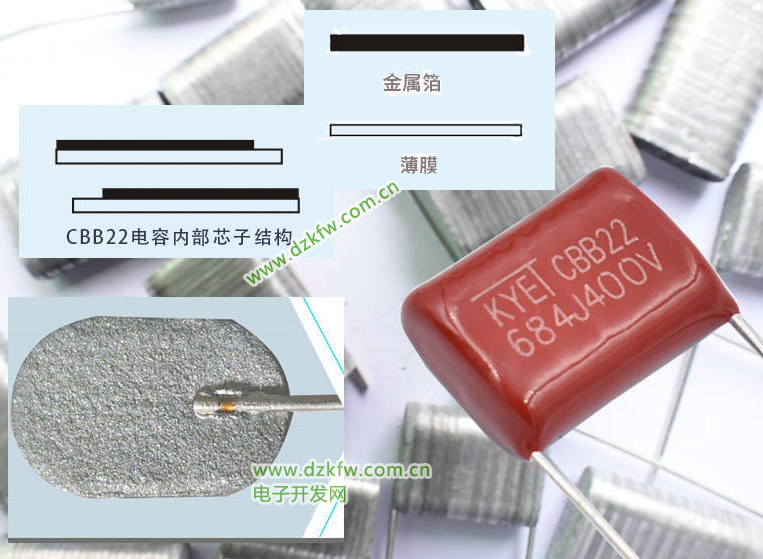

CBB22电容内部结构图

CBB22内部特别简单，它主要就是使用了金属化聚丙烯薄膜来卷绕，内部的结构并不复杂。

CBB22电容就是使用金属化聚丙烯薄膜卷绕以后，外部使用环氧树脂包封而成，它采用聚丙烯作介质以金属化聚特酯膜作介质和电极，外部用阻燃环氧树脂浸封，引脚为镀锡铜包钢线，并用真空蒸发法将铝沉积在薄膜上作极卷绕而成。

CBB22电容的使用量还是挺大的，多用于滤波、降压，偶合，谐振等场合。目前被广泛使用于仪器、仪表、电视机及家用电器线路中直流脉动、脉冲、高频和交流降压用，特别适用于各种类型的节能灯和电子整流器与电焊机逆变电路中。

什么电容可以替代CBB22电容？

如果想替代CBB22电容，最合适的就是MPB盒装电容，它和CBB22电容的内部芯子是完全一样的，区别就在于MPB盒装电容是使用的塑胶外壳封装，耐高温、高湿性能更好，寿命更长，不过缺点就是价格会相对稍贵一些。

同时，市面上的CBB21电容、CBB22电容和MPP电容都是同一种电容器，只是不同的厂家命名习惯不同而已。
