可控硅是可控硅整流元件的简称,是一种具有三个PN 结的四层结构的大功率半导体器件,一般由两晶闸管反向连接而成.它的功用不仅是整流,还可以用作无触点开关以快速接通或切断电路,实现将直流电变成交流电的逆变,将一种频率的交流电变成另一种频率的交流电等等.可控硅和其它半导体器件一样,其有体积小、效率高、稳定性好、工作可靠等优点.它的出现,使半导体技术从弱电领域进入了强电领域,成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件.
　　

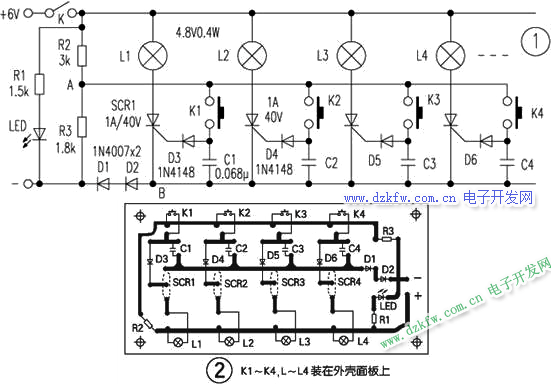

电源电路见图１。合上电源总开关Ｋ，电阻器３ｋΩ与１．８ｋΩ分压电路后，Ａ点电位差大概为２．２Ｖ，Ｂ点电位差为０Ｖ。节目主持人公布逐渐竞答后，设某一按键（假定Ｋ１）按住，则相应的单向可控硅ＳＣＲ１通断，Ｌ１亮。ＳＣＲ１通断后，２只１Ｎ４００７二极管使Ｂ点电位差钳位在１．４Ｖ上下，全部晶闸管负极电位差都为１．４Ｖ。当别的组再按下按钮时，因为接在晶闸管开启极上的二极管存有０．７Ｖ的损耗，故开启极与负极间的工作电压仅０．１Ｖ上下，这不可以使相应的晶闸管通断，相匹配的显示灯不容易亮。第一轮竞答完毕后，节目主持人断掉Ｋ使晶闸管关闭，随后再合上Ｋ便可实现下一轮的竞答。图上ＬＥＤ为开关电源标示，本电源电路竞答个数可随意拓展。如需在灯亮了的与此同时发出声音，可运用Ｂ点与开关电源负级中间的１．４Ｖ工作电压做为歌曲ＩＣ或讯响器发出声音的开启工作电压。图２是印刷电路板图。

试验评价：
晶闸管选用ＭＣＲ １００－８，Ｌ１、Ｌ２、Ｌ３均选用６Ｖ小灯泡，按图接上路线。当按住Ｋ１时，灯Ｌ１亮，但这时按住Ｋ２时，Ｌ２也亮，按Ｋ３时也一样，不可以完成竞答作用。
剖析缘故，在ＳＣＲ１通断时，测得Ａ点电位差为２．２Ｖ，Ｂ点电位差约１．２Ｖ（因为二极管正方向损耗的离散性，二只二极管正方向损耗不够１．４Ｖ），ＡＢ间大约１Ｖ的工作电压，故工作电压将会会导致ＳＣＲ２或ＳＣＲ３的通断。因此调节Ｒ３，当Ｒ３调为１．５ｋΩ时，ＳＣＲ１通断后，ＳＣＲ２、ＳＣＲ３均不通断，可以完成原文中上述竞答作用。
此外，在开关电源标示环路中，提议Ｒ１按以下公式计算求得：Ｒ１＝（Ｕ１－Ｕ２）／Ｉ，式中Ｕ１为电源电压，Ｕ２为发亮二极管压降，一般 为１．８Ｖ，Ｉ为发光二极管工作中电流量，一般 为５～１５ｍＡ，因而，图上Ｒ１采用５ｋΩ上下为宜。
