TIC226可控硅调光电路原理图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2014-2-8
方案一
该TIC226可控硅调光电路使用一块小散热片即可,可以对100W的白炽灯进行调光。

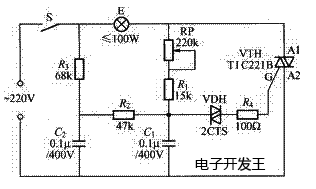

TIC226可控硅调光电路原理图

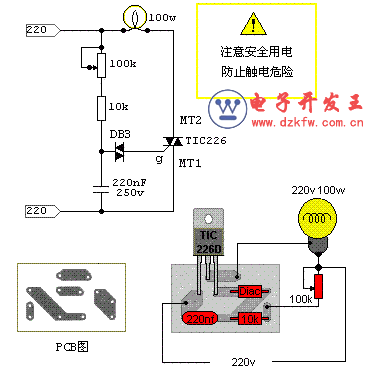

TIC226可控硅调光电路原理图

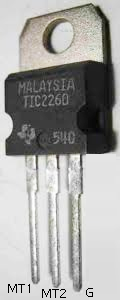

TIC226可控硅引脚图
TIC226可控硅引脚图

方案二
  555芯片+晶闸管组成的调光电路。本电路可做调光又可做小功率调功器用
NE555与TIC226可控硅组成的调光电路图
NE555与TIC226可控硅组成的调光电路

方案三

TIC226可控硅调光电路原理图
TIC226可控硅调光电路原理图
