简单的八路数显抢答器制作

　　一般抢答器电路复杂，要通过仿真器、应用软件、计算机等辅助设备才能验证完成，对于初学者来说，显得有些力不从心。笔者设计的该款电路非常简单，只要按图一试，就能装成一台简单的八路抢答器。

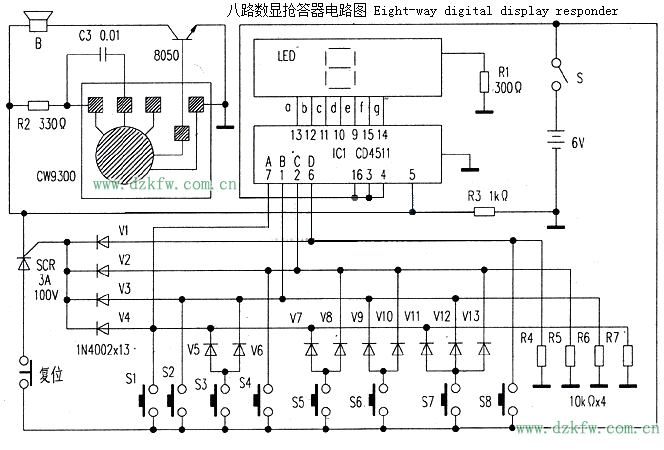

　　电路原理如附图，它由IC1和一个编码开关以及控制器等组成。编码开关是由IC1中的输入端A、B、C、D与二极管和按键组成。验证编码开关是否正确，只要按住任意一个按键。使它有一个正电平输入，数码管就会显示相应的数字来。A、B、C、D这四条编码线。分别是1、2、4、8。3则是由1+2同时输入一个正电平获得，5则由1+4获得，6则由2+4获得，7则由1+2+4获得，二极管是起反向截止作用的。

　　控制器是由可控硅和IC1的控制端(IC1的⑦、①、②、⑥脚)构成。当任意按下一个按键时，可控硅都会被触发导通，使IC1的控制端始终保持有一个高电平的输入.因此所按的数字得以锁存。这样，后按下的按键就不能起作用，数码管就只显示先按下的键号。

　　这里的可控硅另一端与音乐片的正极相连。当可控硅导通时，使音乐片得以通电发声。从而完成整个抢答功能。该音乐片上电即能触发，也能自动停止，因此无需设暂停键。

　　当按下复位键时。可控硅被切断电源而截止，IC1的控制端则由高电平转变为低电平而清零。为下一次抢答做准备。
