限位开关依据原理有电感器式、电容器式、霍尔元件式，工作标准电压有沟通交流型和直流电型。在电气设备操纵中典型性运用的是直流电24V供电系统的限位开关，工作标准电压范畴能够是10-36V中间。
限位开关的归类
1、按工作标准电压分
限位开关工作标准电压有沟通交流型和直流电型。
沟通交流流形的额定电压：AC 24V 、AC 36V 、AC 110V 、AC 220V等。
沟通交流流形的额定电压：DC 24V
在电气控制系统中典型性运用的是直流电24V供电系统的限位开关，由于控制回路中广泛选用直流电24V工作电压，限位开关的工作标准电压范畴能够是10-36V中间，限位开关的工作电压范畴相对性较为宽一些。
2、按原理分
限位开关按原理可分成电感式传感器、电容传感器、霍尔元件式。
电感式传感器
电感式传感器限位开关其检验内孔处，有一个磁心电感器，电感器内通有一个交替变化电磁场，当有金属性物件贴近时，会在金属材料内孔造成涡旋，这一涡旋相反会危害电感器的交替变化电磁场，使之缩小或终止，做到认知目地，后续推动輸出操纵数据信号。
电感式传感器
是当被检验物物件与限位开关贴近时，会出现一定的电容器存有，物件越贴近容量越大，限位开关可以检验到这一电容器的变化量，当做到一定的域值时，輸出操纵数据信号。
电容传感器限位开关的优势是可检验物比较多，例如各金属材料、水、油、身体乃至塑胶和夹层玻璃，自然它是事情都是有其多面性，有优势就会有其缺陷，缺陷便是在安裝自然环境时要考虑到周边金属材料影响。
霍尔元件式
霍尔元件式限位开关检验内孔有一个霍尔传感器，可以认知电磁场的转变 ，根据后续推动輸出操纵数据信号。

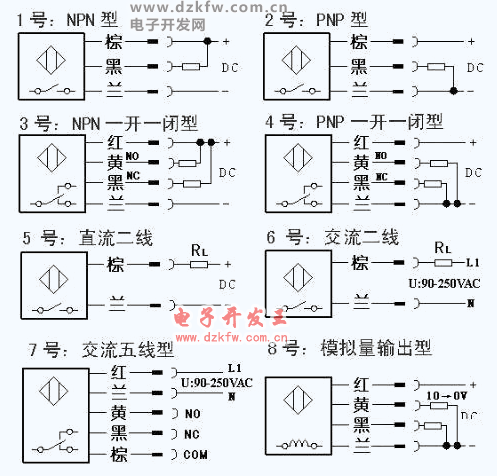

3、按变压器接地线分
可分成二线制、三线制、四线制优于五线制。



二线制
二线制故称思义，仅有二根线是电源插头与控制电路集于一身，因此 限位开关在关掉情况的时候会根据负荷有一定的静态数据工作中电流量，也就是说白了的泄露电流存有，在运用时要留意这一点。
三线制
三线制是有三根变压器接地线，在其中二根是电源插头，一根是輸出控线，这一根线与开关电源有一公共性端，当限位开关姿势时，依据內部电源电路方式，这一根輸出线与开关电源正或负互通情况，具体仍未真真正正互通。
四线制、五线制
这一便是开关电源与操纵端单独，四线制为一开与关或一常闭。五线制为一开与关一常闭，他们中间就是这个差别。



大家日常运用二线制与三线制较为常见，四线制与五线制不常见。
4、按輸出种类分
輸出种类可分成：晶体管输出型，晶闸管輸出型、汽车继电器輸出型

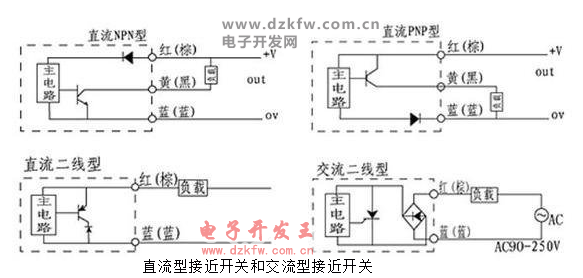

晶体三极管又分成PNP和NPN型如下图，一般三线制选用晶体三极管型。二线制一般是选用晶闸管型。四线制、五线制一般选用汽车继电器型。
讲了上边一堆，关键的目地便是在分辨其优劣时，要了解其原理，学而知之学有所用，才算是搞技术性的人要追求完美的总体目标，发展的必定环节。
