晶体管逆变器电路图一：

　　在偏远乡村，经常会有停电现象，有些大学到一定时间也会自动关灯，不过这没关系，有了它，这些就可以解决。

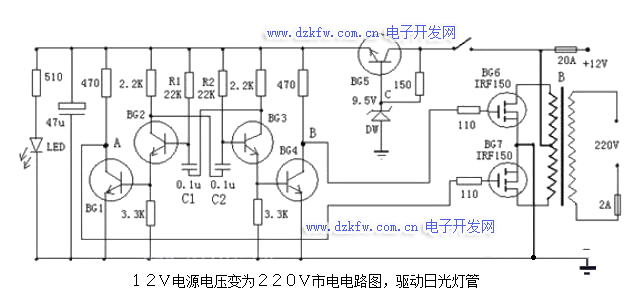

　　这是一款非常容易制作的逆变器，可以将１２Ｖ电源电压变为２２０Ｖ市电，电路由ＢＧ２和ＢＧ３组成的多谐振荡器推动，再通过ＢＧ１和ＢＧ２驱动，来控制ＢＧ６和ＢＧ７工作。

　　其中振荡电路由ＢＧ５与ＤＷ组的稳压电源供电，这样可以使输出频率比较稳定。

　　在制作时，变压器可选有常用双１２Ｖ输出的市电变压器。可根据需要，选择１２Ｖ蓄电池的容量。

　　晶体管逆变器电路图二：

　　这里介绍一种简单、低价的逆变电源，在交流电源停电时，给小功率电烙铁（25w、35W等）供电使用。该电源用了8只晶体管和几只电阻以及电容器，如附图所示。

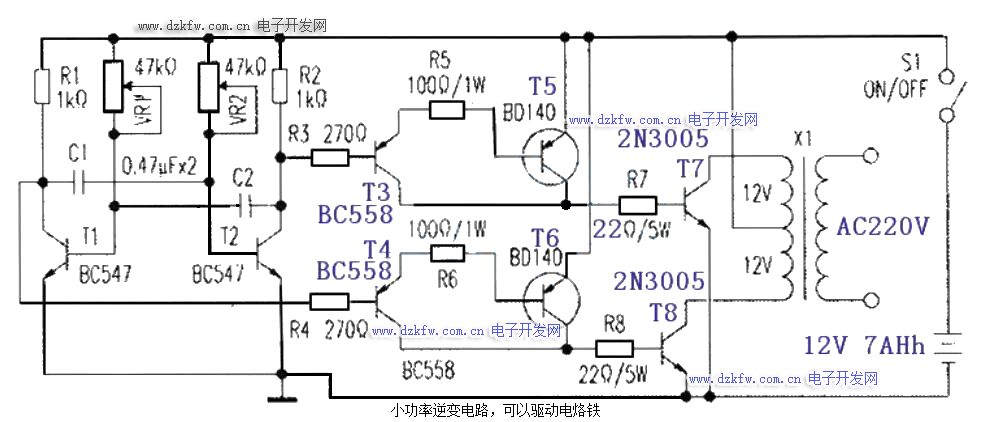

　　晶体管T1和T2（型号为BC547）组成多谐振荡器电路，以产生50Hz信号。晶体管T1和T2的集电极互补输出。馈入晶体管T3和T4、T5和T6（BC558和BD140）组成的PNP达林顿驱动器。该驱动器的输出再馈入晶体管T7、T8（型号为2N3055）的推挽电路工作。对晶体管T5～T8应加适当尺寸的散热片。

　　该电路用了一只230V／AC、初级到次级2x12V、4.5Ah的变压器（x1）。变压器次级的中心抽头，连接到电池（+12V、7Ah）端、次级的另外两个端分别连接到功率晶体管T7、T8的集电极上。

　　当你接通开关S1给电路供电时．变压器x1的初级便感生日230V的交流电压．该电压就可加热你的电烙铁。

　　把电路安装在普通的PCB上，再装入适当的小盒内。使用适当的载流导线与电池和变压器相连接。在小盒的前面板上，安装功率开关S1和三脚插座，以便插入电烙铁插头用。

　　注意：电池的额定值以及晶体管T7和T8、变压器等，这些都应随负载（电烙铁功率）的变化而调整相关的参数值。

　　晶体管逆变器电路图三：

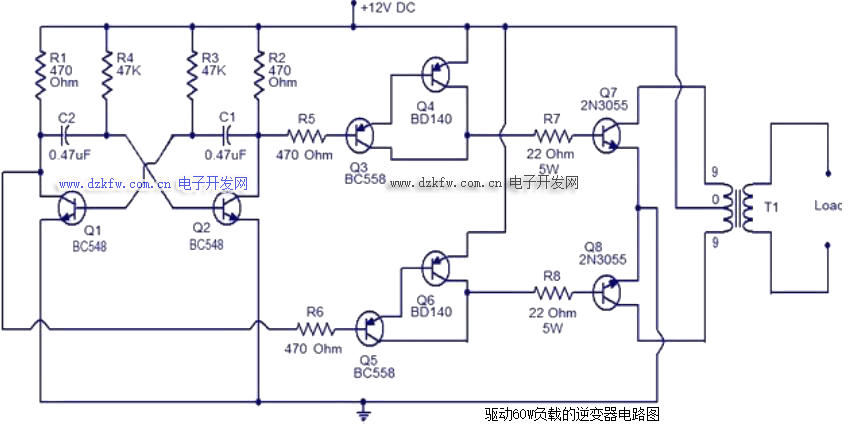

　　这里是全晶体管逆变器，可以驱动60W负载的电路图。晶体管Q1和Q2形成一个50Hz的无稳态多谐振荡器。Q2的集电极的输出连接到输入的达林顿对形成由Q3和Q1的输出Q4.Similarly的输入端耦合到该对Q5和Q6。达林顿对的输出驱动器的最终输出晶体管Q7和Q8有线推拉配置来驱动输出变压器的电路图。

　　该电路可在VERO板组装。

　　T1可以是230V，6A初级9-0-9V变压器次级。

　　晶体管Q4，Q6，Q7和Q8必须配备散热片。

　　采用12V，7Ah电池供电的逆变器。

　　可以进行轻微的调整，R3和R4的价值，以得到精确的50Hz输出。
