一文看懂线性稳压电源的工作原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-09-24

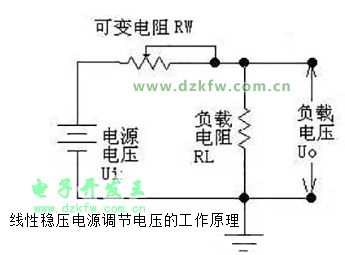

采用下图来说明线性稳压电源调节电压的工作原理,如图所示可变电阻RW跟负载电阻RL组成一个分压电路,输出电压为:

线性稳压电源调节电压的工作原理

Uo=Ui×RL/(RW+RL),通过调节RW的大小,即可改变输出电压的大小。注意,在这个公式中,如果只看可调电阻RW的值变化,Uo的输出并不是线性的,但如果把RW和RL一起看,则是线性的。另外还需要注意,这个图并没有将RW的引出端画成连到左边,而画在右边。虽然从公式上看没有什么区别,但画在右边,却正好反映了“采样”和“反馈”的概念—实际中的电源,绝大部分都是工作在采样和反馈的模式下的,使用前馈方法很少,或就是用了,也只是辅助方法。

如果用一个三极管或者场效应管来代替图中的可变阻器,并通过检测输出电压的大小,来控制这个“变阻器”阻值的大小,使输出电压保持恒定,这样我们就实现了稳压的目的。这个三极管或者场效应管是用来调整电压输出大小的,所以叫做调整管。

如图1所示,由于调整管串联在电源跟负载之间,所以称做串联型稳压电源,另外还有并联型稳压电源,就是将调整管跟负载并联来调节输出电压,典型的基准稳压器TL431就是一种并联型稳压器。所谓并联的意思,就是如图2中的稳压管一样,通过分流来保证衰减放大管射极电压的“稳定”,或许这个图并不能让你一下就能看出是“并联”的,但细心一看,确实如此。注意:此处的稳压管是利用它的非线性区工作的,如果认为它是一个电源,它也是一个非线性电源。

由于调整管相当于一个电阻,电流流过电阻时会发热,工作在线性状态下的调整管,一般会产生大量的热,从而导致效率不高,这是线性稳压电源的一大缺点。

一般来说,线性稳压电源由调整管、参考电压、取样电路、误差放大电路等几个基本部分组成。另外还包括一些例如保护电路,启动电路等部分。

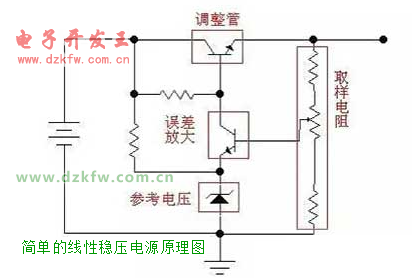

下图是一个简单的线性稳压电源原理图(示意图,已省略滤波电容等元件),取样电阻通过取样输出电压,与参考电压比较,比较结果由误差放大电路放大后,控制调整管的导通程度,使输出电压保持稳定。

线性稳压电源原理图

常用的线性串联型稳压电源芯片有:78XX系列(正电压型),79XX系列(负电压型)(实际产品中,XX用数字表示,XX是多少,输出电压就是多少。例如7805,输出电压为5V);LM317(可调正电压型),LM337(可调负电压型);1117(低压差型,有多种型号,用尾数表示电压值。如1117-3.3为3.3V,1117-ADJ为可调型)。
