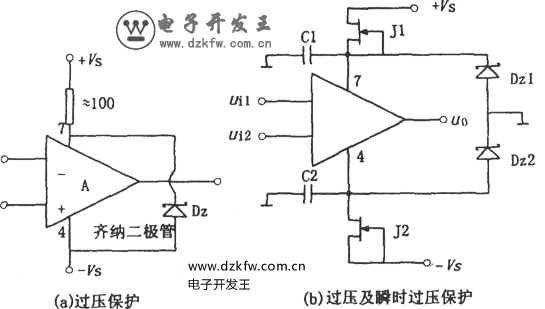

电源过压保护电路如图所示。图(A)为简单实用的过压保护电路，它利用稳压二极管Dz将集成运放的电源电压限制在安全电压范围内，稳压管的工作电压的选择方法可依据下式：Vz≤2Vsmax。通常Vz应尽量接近或等于电源的总电压值，其限流电阻R应选用大功率电阻，且阻值应能保证稳压管正常工作。图(B)具有过压保护和瞬时过压保护两种功能。正常工作时，场效应管J1和J2的管压降很低，±VSD值不大，因而两个稳压管Dz1，和Dz2都不工作，即均未被击穿。当电源电压过大时，稳压管被击穿，这一点不仅稳定了运放的正、负电源电压，而且流过Dz1、Dz2的反向稳压电流将流过场效应管J1和J2，由场效应管的特性可知，这将使J1和J2的管压降VDS增大，由此就限制了加到运放的电源值。电容C1和C2是用来消除瞬时脉冲电压的，因为电容上的电压不能突变，当瞬时脉冲电压到来时，若C1和C2的容量较大，则C1和C2的电压波动将可忽略。
