一、应用背景

1．全球气候变暖，雷雨天气增多

2．电源雷击损坏后，危害大

3．电源雷击损坏后，维修成本高

4．高浪涌防护设备成为行业趋势

二、防护方案与硕凯器件

1、DC24V电源防护方案电路图

图：DC24V电源防护方案电路图

陶瓷气体放电管

GDT【UN1812-230CSMD】直流标称电压:230±20%V，冲击电流（8/20μS）：2KA，电容值＜1.0pF，电阻值＞1GΩ；

GDT【UN2E5-230LSMD】直流标称电压:230±20%V，冲击电流（8/20μS）：5KA，电容值＜1.0pF，电阻值＞1GΩ。

瞬态抑制二极管

TVS5【SMCJ36CA】Vbr：40.0-44.2；Ir：5μA；Vrwm：36.0V，Ipp：25.8A；Vc(V):58.1封装：SMC/DO-214AB

2、AC24V电源防护方案

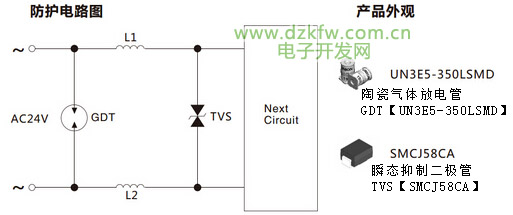

图：AC24V电源防护方案电路图

陶瓷气体放电管

GDT【UN3E5-350LSMD】直流标称电压:350±20%V，冲击电流（8/20μS）：2.5*2KA，电容值＜1.5pF，电阻值＞1GΩ,无续流产品。

瞬态抑制二极管

TVS【SMCJ58CA】Vbr：64.4-71.2；Ir：5μA；Vrwm：58.0V，Ipp：16.1A；Vc(V):93.6封装：SMC/DO-214AB

三、方案应用

1．球机电源

2．枪机电源

3．电源适配器

4．LED电源

5．家庭音乐播放器

6．数码相框电源

7．车载电源

8．其他AC24V/DC24V供电电源

四、方案说明与注意事项

1．此方案后级采用反应时间很快，残压较低的TVS

2．前级采用通流量大，体积小，无续流能力的贴片GDT

3．中间用电感L1，L2做退耦，驱动GDT泄放大电流

4．此电源方案满足IEC61000-4-5、GBT17626.5等浪涌测试标准

5．此电源方案可通过1.2/50-8/20μS组合波浪涌测试
