用光电耦合器隔离的正激变换式开关稳压电源

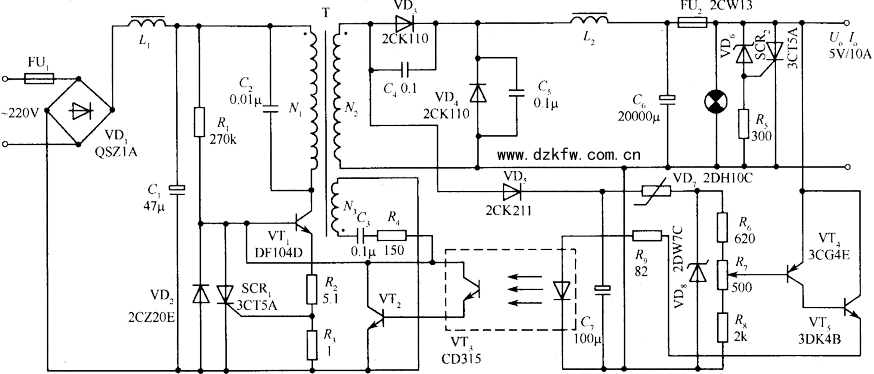

如图是用光电耦合器隔离的正激变换式开关稳压电源。在正激式开关电源中，不能简单地用增加次级绕组的方法来实现隔离，而用光电隔离效果较好。VT1是开关管，VT2与光电耦合器VT3的光敏三极管组成复合变阻管，VT4、VT5组成复合误差放大管。N2为高频变压器T的供直流输出和取样的次级绕组。N2为自激振荡的正反馈线圈。在此电路中，虽然直流电压输出端与误差放大器的取样电路是合在一起的，但是放大器输出的信号不是用电路连接，而是用光的形式耦合到开关管VTl的基极，从而实现了误差放大器的取样电路与开关管的电隔离。本电源的主要技术指标如下： 输入电压：176～240V，5～1000Hz； 输出电压：5V±0.5V； 输出电流：10A； 电网稳定系数≤L％； 输出纹波：有效值≤6.4mV，峰-峰值≤35mV； 输出尖峰≤12mV(不含纹波)； 工作频率：25～27kHz。
