NE555、CD40192和CD4511构成的一位数显式定时器电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-01-01
NE555、CD40192和CD4511构成的一位数显式定时器电路图

数显式定时器具有显示明确清晰的特点。它是将表示时间的数字脉冲信号通过数码器译码后,用数码显示管显示出来。该电路介绍的是一位数码显示的数显式定时器,它的显示单位要根据时基信号的单位而定。它可以是“秒”,也可以是“分”,当然也可以是“时”。但对于数显式一位定时器来说,“时”这个单位太大了,由于本电路结构的原因,不易达到准确,所以一般很少采用。其电路组成如图所示。本电路由时基信号发生器、时间计数器、数码译码器和数码显示器组成。

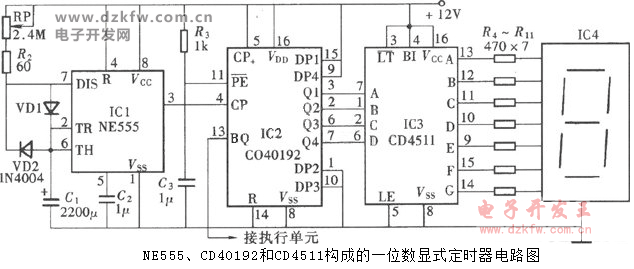

NE555、CD40192和CD4511构成的一位数显式定时器电路图
